电捕焦油器有同心圆式、管式和蜂窝式等三种结构形式。不管哪种结构,其作业原理,即在金属导线与金属管壁〔或极板〕间施加高压直流电,以保持足以使气体发生电离的电场,使阴阳极之间构成电晕区。慧阳电捕焦油器主要用于化肥,焦化,城市煤气,冶金,建材,碳素,陶瓷等行业的气体净化,用以回收煤气,焦炉气中的焦油,同时去除其中的粉尘,水雾等杂质,达到物料回收和气体净化双重效果,对工艺流程中后工段设备的正常稳定运行也起着至关重要的作用。

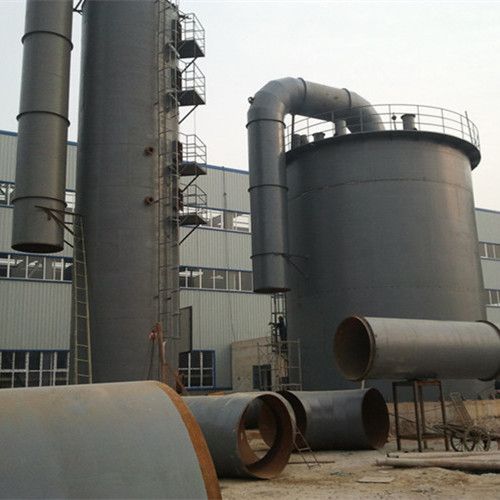

电捕焦油器采用圆筒体结构,内部为直立式管束状结构,在每个圆管中间悬挂一根放电级,管束壁为沉降级,下端设有储油槽。其工作原理为当发生炉煤气进入电捕焦油器后会通过强电场,由于电离使得煤气中大部分的粉尘以及焦油带负电,而管束壁为正极,所以粉尘以及煤焦油向管束壁移动并流至储油槽被收集起来。通常电捕焦油器的外加直流电压为50-60kv,工作电流为200-300ma,煤气流速约为1.5m/s,煤气脱焦除尘效率在左右。 两段式煤气发生炉通常都配备有电捕焦油器,相比单段炉煤气的纯净且煤气输送距离更远。单段炉与两段式煤气炉用途不尽相同、各具优点,用户需根据自身需求选择自己工况的设备。
电捕焦油器绝缘箱温度过低对电捕的影响有哪些?
电捕焦油器绝缘箱温度过低,绝缘子在内受高湿度煤气,外壁为空气介质,若外壁温度低,煤气中凝聚水就会凝聚于内壁上这样下降了绝缘子的耐压,就会发生击穿现象形成绝缘子外表发裂,耐压强度进一步下降,就被逼停运,所以将绝缘子的外壁温度大于煤气温度10℃左右,才不至形成水分凝聚。
