慧阳锅炉布袋除尘器的系统设计目标及原则
(一)、运行、经济合理、运行节能、维护方便且经工业使用证明的技术和设备,改造、配置除尘器。
(二)主要解决各扬尘点的粉尘治理,以不影响操作、维修,又能达到较高的捕集率,做到实用,不盲目追求风量过大,做到单系统运行达到。
(三)除尘系统操作、维护简单,不影响岗位操作(不改变工人现在的操作方式),不妨碍设备维修,而且能长期运行。
(四)在捕集效果,净化效果的前提下,做到系统运行,投资少,占地面积小,运行费用低。
(五)除尘器过滤风速合理、不积灰、磨损少、阻力低、连接合理。
(六)达到“环保、经济、实用”的设计。

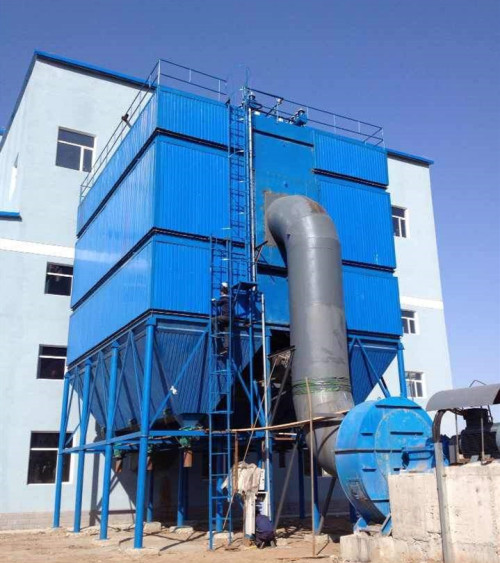

慧阳锅炉脉冲布袋除尘器结构设计特点:
(1)上箱体由可掀起的换袋门盖、吊装钩、护栏和出风口组成。
(2)中箱体由多孔板、滤袋、文氏管组成。
(3)下箱体由进风口、灰斗、检查门组成。
(4)排灰系统由减速装置和输灰、排灰装置组成。
(5)喷吹系统由控制仪、电磁脉冲阀、喷吹管、气包和防护装置组成。
(6)由于结构上的改进,增强了设备严密性、漏风量低于2%,使产品的性能进一步提高。
(7)改进了换袋门盖、滤袋固定方式,更便于设备检修和维护,使滤袋的使用寿命进一步延长。
(8)清灰部分原有的搅龙壳去掉,扩大清灰使用效果、密封严、排灰快、减少了维修量。
锅炉除尘设备工作原理:
当含尘气体由进风口进入除尘器,首入灰斗,同时气流速度放慢,由于惯性作用,使气体中粗颗粒粉尘直接沉降到灰斗,起预收尘的作用,气流随后折而向上通过内部装有金属骨架的滤袋,粉尘被捕集在滤袋的外表面,净化后的气体进入滤袋室上部清洁室,汇集到出风口排出。含尘气体通过滤袋净化的过程中,随着时间的增加而积附在滤袋上的粉尘越来越多,滤袋阻力增加,致使处理风量逐渐减少,为正常工作,要控制阻力在范围内(120-150毫米水柱),对滤袋进行清灰,清灰时由脉冲控制仪顺序触发各控制阀开启脉冲阀,气包内的压缩空气由喷吹管各孔经文氏管喷射到各相应的滤袋内,滤袋瞬间急剧膨胀,使积附在滤袋表面的粉尘脱落,滤袋。清下粉尘落入灰斗,经排灰系统排出机体。由此使积附在滤袋上的粉尘周期地脉冲喷吹清灰,使净化气体正常通过,除尘系统正常工作。
我公司新型锅炉布袋除尘设备的研制成功标志着脉冲袋式除尘技术进入了一个新的阶段,该除尘设备已在各大电厂应用开来,目前正以较快的速度推广,受到各界用户的一致好评!
