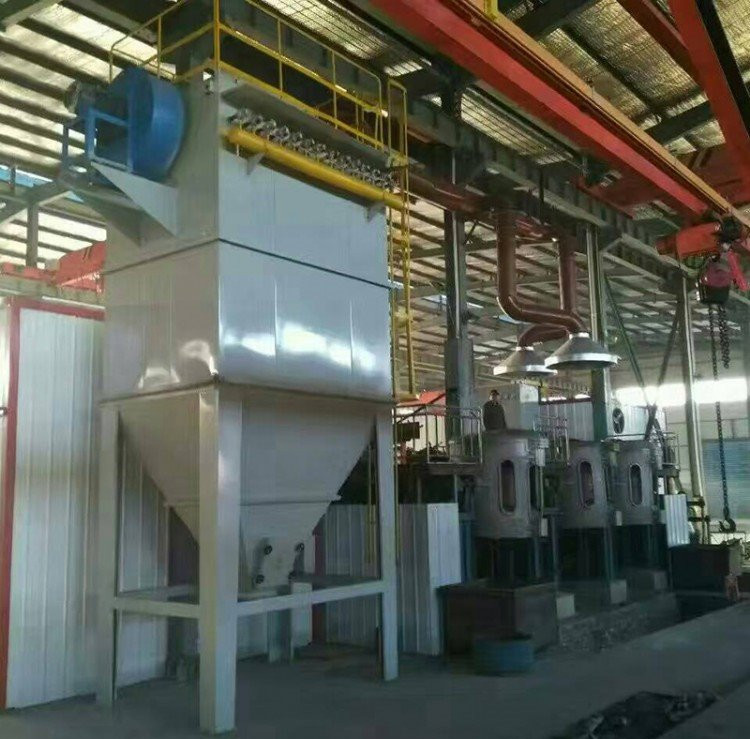

电炉除尘器系统装置(含流程)

电炉除尘器可根据用户需求，设计不同的结构组合，达到较佳除尘效果。根据电炉的操作工艺，我们选用顶吸旋转罩捕集来处理电炉冶炼过程中产生的烟气是经济、合理、可行的方案形式。

电炉除尘器系统装置：

1、本体：其设备是由上箱体、中箱体、灰斗组件、检修门、支架等组成对于本体，我们设计的荷载组合进行强度设计；采用Q235-A板材制作。

2、收尘、过滤系统：主要由除尘器布袋、除尘器骨架、花板组件、进风分配系统组成。

3、喷吹清灰、卸灰系统：主要由输气管路、电磁脉冲阀、喷吹管组件及手动插板阀等组成。

4、电炉除尘器顶部设检修门，用于检修和换袋（除尘器的维、检修、换袋工作仅需在机外可执行，不必进入除尘器内部）。

5、电炉除尘器配置进风分配系统及滤袋固定框，地使进入除尘器的含尘气体均匀地分布到每个滤袋，滤袋固定框的使用，地防止了清灰过程中滤袋间的碰撞和磨擦，有利于滤袋使用寿命的延长。

6、除尘设备控制系统采用手动与自动两种控制。

电炉除尘器净化流程：

将来自工业生产电炉的烟气，在离心式主风机的抽吸作用下，电炉烟气由顶吸旋转罩引出，沿着烟道进入一个二次燃烧室及预除尘器。把粗粒和火星分离开来，使其烟尘充分燃烧，燃烧后的烟气进入一个热交换器降低烟气温度，然后用风机送入袋式除尘器，粉尘滞留在滤袋里，净化的烟气经除尘器顶部排入大气，灰斗下的微粉由人工或机械入袋输出。
