电厂湿式静电除尘器结构组成及适用范围

湿式静电除尘器作为除尘系统的末端处理装备，可去法脱硫无法收集的酸雾、控制PM2.5微细颗粒物及解决烟气排放浊度等问题，国内以往主要应用于化工、冶金行业，近两年有多个电厂的湿式静电除尘器项目投产，达到了5mg/Nm3排放标准。

湿式静电除尘器结构组成

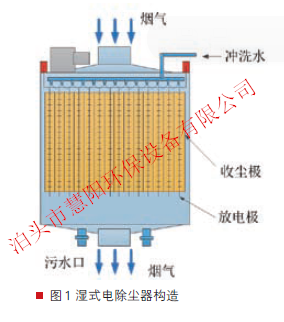

SGD系列湿式静电除尘器为一筒形结构，上、下为锥形，顶盖设有3个绝缘子箱或6个绝缘子箱(两室)，箱体采用蒸汽保温干燥，箱内温度70---90度，箱上设有供气和排水接头，并设有测温接头。集尘极的清洗设有独立的连续水冲洗系统，电晕极上的灰尘和油污设间断水冲洗系统，间断冲洗电晕极时，对集尘极也起到了冲洗作用。为了检修方便，在除尘器上、中、下设有多个人孔，在除尘器上、下各设孔。除尘器内部构件由气流分布板，电晕极及电晕极上、下吊架，集尘极管和定距隔板等组成。

湿式静电除尘器使用范围

湿式静电除尘器主要用于以焦炭为原料的煤气发生炉煤气净化，也可作为以煤为原料的水煤气发生炉的煤气净化，即用在发生炉、焦炉、直立炉、两段炉的煤气净化。
