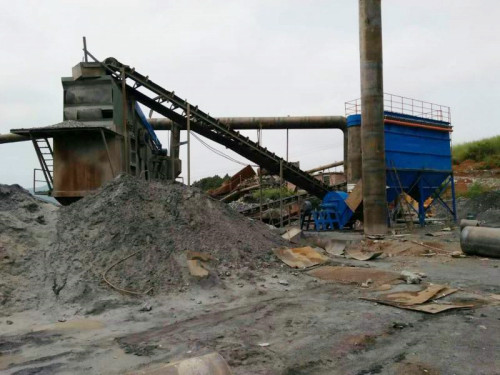

破碎机除尘器用于处理矿山破碎露天采矿或地下采矿的穿孔、凿岩、爆破、装运、破碎等工序产生的粉尘,具有结构简单、体小紧凑、便于迁移,的特点。其除尘原理是:含尘气体从除尘器下部的进风口进入除尘器底部的气箱内进行含尘气体的预处理,然后从底部进入到上箱体的各除尘室内;粉尘吸附在滤筒的外表面上,过滤后的干净气体透过滤筒进入上箱体的净气腔并汇集至出风口排出。
破碎机脉冲袋式除尘器的结构设计:
包括荷载分析、结构形式确定、材料选用、设计要点和设计计算等,计算中一般情况下可参照现行规范及配套的标准规范进行,其中与工艺有关的荷载参数应根据脉冲袋式除尘器运行的具体条件分析确定。
脉冲除尘器柱网的间距尺寸取决于滤袋的工艺布置,一般滤袋的直径由+110—+160mm,滤袋与滤袋之间的距离为50~80mm,如滤袋长度大于6m,除尘滤袋的间距宜大于60mm。滤袋与周边结构横梁或加劲杆)的间距应等于大于50mm。脉冲袋式除尘器如距离过小,滤袋外皮沾上灰后,整个箱体内透气性很差,影响过滤效率,并且安装时滤袋如有较大偏差则反吹风或脉冲时,滤袋会互相碰撞、摩擦,降低滤袋寿命。在脉冲袋式除尘器中,每根脉冲管喷吹的滤袋多为18根,即一排滤置18个滤袋。如滤袋长度超过6m,则还应适当减少。
滤袋布置好以后,柱网的尺寸大体上就确定了。除尘设备是环保方面的重要设备,一般其总图位置不能随心所欲。如所给总图位置呈条形,则除尘器设计为单排(即横向有二根主柱如所给位置为方形或长方形,则设计为双排(即横向四根立柱有二根滤袋室箱体及两个灰斗。
慧阳破碎机除尘器厂家选购指南
当您在选购设计破碎机除尘器时,需要把使用现场扬尘量大小、含尘介质与粉尘特性和我公司技术人员进行沟通,如果您对破碎机除尘器使用现场不时很了解时,我公司可提供现场技术支持,现场勘测、现场设计和选型,提供合理、准确的价格参考。
