焦化厂地面除尘站改造工艺方案

我公司有着的焦化厂地面除尘站改造及设计制造经验，并给多家焦化企业进行过改造除尘系统，改造后的设备除尘，运行稳定，排放达标！

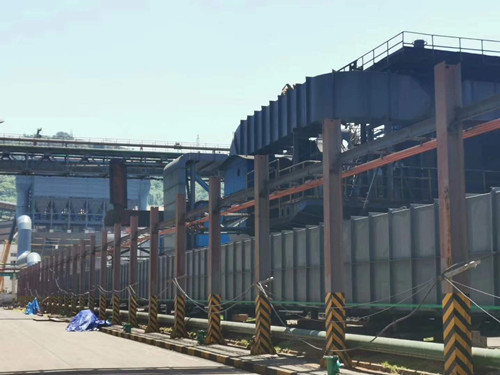

焦化厂地面除尘站涉及的除尘点包括炉顶导烟孔、装煤机侧、拦焦炉门、导焦栅、熄焦车上方。烟尘通过吸尘罩和管道收集后，经和炉顶导烟车、装煤推焦车和拦焦车连接行进的皮带小车，由通风槽导入蓄热式火花捕集器，再通过脉冲袋式除尘器净化，净化后的干净气体经风机、烟囱排入大气。布袋除尘器收集的粉尘经星形卸灰阀、埋刮板机、中间灰仓、无尘装车机，由汽车外运。

焦化厂焦炉地面除尘站改造工艺流程：

1、增加阵发性高温烟气冷却分离阻火器

为保护布袋，增加系统的性，在出焦烟气被捕集到通风槽，进入除尘器之前，增加阵发性高温烟气冷却分离阻火器，降低烟气温度，增加系统的防护功能。

2、拦焦车液压系统改造

焦化厂除尘器采用了大通径电磁阀配置液压站，大幅度提高了液压缸的运行速度。在液压站油箱外增加了液压油站外冷却循环系统，降低了液压站的工作温度。更换了液压控制系统的全部元件。针对机械限位开关触壁失灵的现象，使用了磁接近开关作为限位，并对室外线缆进行了处理。

由于工艺的不同，液压站位置由炉顶改至第三轨外侧，降低了红焦对液压站的烘烤。

3、预喷涂、排灰、喷吹系统改造

改造后装煤烟气不再进入地面站，因此预喷涂系统失去作用，预喷涂系统所存在的问题都不存在了。脉冲喷吹阀采用了产品，增大了压缩空气管径，提高了喷吹设备的工作稳定性，了喷吹效果。箱体双层排灰阀电磁阀全部采用产品，在试运行期间工作稳定。将原粉喷涂料改为导焦粉喷涂，采用双路多点喷涂，在原有一条喷吹管路的基础上新增一条喷吹管路。依靠出焦风机高速时产生的负压，将焦粉吸至装煤除尘仓的下灰口处与装煤灰粉进行混合，增加灰粉的流动性，以利于下灰。通过实际运行，效果比较明显，下灰口处基本无积灰现象，灰料能够地排到刮板机内，了可燃物排到仓外，了碳在仓内发生氧化反应，了仓内着火的可能性。

4、增设独立装煤除尘装置

装煤除尘装置主要由除尘器本体、顶部脉冲喷吹装置、声波清灰装置、双层排灰阀、保温加热装置组成。这套除尘设备的灰料助卸采用了新型的超声波清灰装置，能够地布袋及仓内壁表面的灰料。增加了汽水换热装置，在除尘仓外表进行了保温处理，用热水介质对除尘器进行保温处理，避免了含水量较高的装煤烟气在除尘仓内析出水分，防止烟灰在仓内板结，增强了烟灰的流动性。

5、新增集中润滑系统

地面除尘站加油点众多，除个别加油点外，采用人工加油效率低，操作不便，所以地面站采用了集中润滑方式，对绝大多数润滑点进行集中加油。主要包括双层排灰阀阀杆两端轴承，刮板机前后链轮两端轴承共88个润滑点。运行期间各加油点出油均匀，润滑良好，了设备的稳定运行。

焦化厂地面除尘站改造投运时我公司将派出技术人员在施工现场对买方的操作人员讲解每一个部位的工作原理，在达到操作人员正确掌握设备操作要领、操作方法及操作人员能够独立操作整体设备，为操作人员能正确熟练的操作设备，我方免费对买方操作、维修及技术人员进行免费培训。
