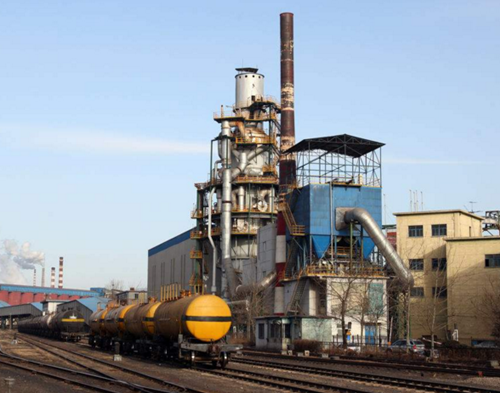

钢铁厂高炉布袋除尘器是慧阳公司在总结目前国内各高炉煤气净化非标布袋除尘器的基础上加以改进的一种新型 布袋除尘器,也可用于其他正压运行的易燃易爆气体的除尘净化系统。该除尘器的结构为焊接整体式,即箱体,进出风管,灰斗,放散管等为一体。整体式气密性好,无泄漏, ,从而保护了大气环境及工作人员的人身 ,设备在出厂前均严格进行压力试验与气密性试验,并设有阀,放散管。
高炉布袋除尘器初步分离(粗净)后的煤气,由除尘器箱体的下端进气口进入箱体,较大的尘粒靠自重自然将落到灰斗内,较小及微粒弥散于过滤室滤袋间空隙,从而被阻留在滤袋表面,经过滤后的清净煤气由管网送用户。除尘器随着过滤工况的进行,粉尘滤附于布袋表面增多,滤袋阻力逐渐增加,当滤袋阻力值达到上限时,可由系统控制自动开启净煤气反吹阀,将净煤气送入静压箱进行反吹滤袋,使滤袋由吸瘪状态变成膨胀状态,使吸附在滤袋外表面的粉尘抖落到箱体下部的灰斗内,灰斗内的粉尘经排灰阀排出。当滤袋阻力值达到下限时,由控制系统自动关闭净煤气反吹阀,停止反吹清灰,除尘器又投入净化过滤运行。
钢铁厂高炉除尘器主要结构特点
1、具有的薄板型提升阀,离线三状态清灰机构,,工作,清灰 。
2、的进风均流管和灰斗导流技术解决了一般布袋除尘器常产生下料不畅和各分室气流不均匀的现象。
3、设计了大储量的气包,既可满足用户提供的高压(G型)气源时使用,亦可满足低压(D型)气源时使用。
4、滤袋上端采用弹簧涨圈型式,不但密封性能好,而且在维修 换布袋时简单,实现机外换袋。
5、在袋笼的结构设计上可按不同工况有多种结构型式(八角型、圆型等)的选择,对袋笼的制造有严格的要求,本公司的袋笼是在引进技术合作生产的自动生产线上加工,其各项指标较行业标准提高50%左右。
6、袋笼标准长度为6m,如用户场地有限,还可根据需要增长1-2m从而在处理相同风量时,该设备较其它反吹风除尘器和常规脉冲除尘器占地面积小,可节省30-50%,设备重量亦能减少40%左右。
7、电磁脉冲阀采用件,其易损件膜片的使用寿命大于100万次。
8、除尘器控制可采用的程控器,具有差压、定时、手动三种控制方式,对除尘器离线阀、脉冲阀、卸灰阀等实现系统编程控制,如有要求并可对本体上的传感元件如温度、料位等进行辅助报警控制。
