电捕焦油器在山东焦化厂的作用理论

为山东泰山钢铁集团轧钢系统能够生产出的板材，泰山焦化公司需向轧钢系 统输送   煤气。为此，煤气净化系统开设了脱硫、硫铵、粗苯工序。脱硫前煤气状态对以后各工序稳定运行至关重要，而脱硫前煤气中焦油含量的影响   大影响 着后续工序容器的洁净，对各道工序操作环境、产品质量起着决定性的作用。为降低脱硫前煤气中的焦油含量，我们焦化公司在鼓风冷凝工序增设设置了两台可 串联、可并联的蜂窝式电捕焦油器。实践证明，电捕焦油器后煤气中的焦油含量小于50mg/m3 ,   能满足脱硫及后续工序对煤气中焦油含量的要求。

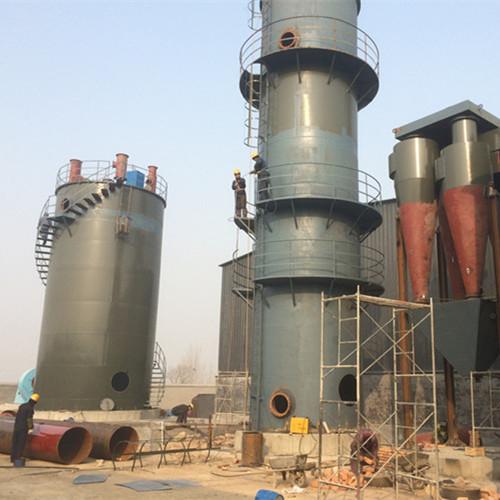

1、蜂窝式电捕焦油器的结构

   蜂窝式电捕焦油器的构造与列管式电捕焦油器相比，主要区别在于 沉淀极为不锈钢板制成的六边型蜂窝管，是将通道截面由圆形改为正六边形。两个相邻正六边形共用一条边，即靠中间的正六边形的六条边均被包围它的六个正六边 形所共用，见（图）。这种由若干个六边型组成的蜂窝状管束zui大限度地利用了电捕焦油器的面积，可根据处理煤气量采用不同的蜂窝直径和蜂窝数。我厂采用 了ZB-FD248-II型蜂窝式电捕焦油器。

2、蜂窝式电捕焦油器的特点

   蜂窝式电捕焦油器采用蜂窝式结构，结构紧凑，使用面积大，无电场空穴，煤气处理量大，电捕系统阻力小，沉淀极表面积大，除油，适用于煤气处 理量大、要求电捕后煤气中焦油含量低的场合。虽然但存在制造难度大．在运输安装过程中易产生误差等缺点，但是随着设备制造工艺水平的提高，只要安装得当， 蜂窝式电捕焦油器的优点在生产中会越来越凸出受到人们的重视。

3、电捕焦油器的工作原理

   根据电离理论，如在两金属板间保持一个的电场，使含有粉尘和焦油雾的煤气通过两金属板间，气体分子就会被电离，产生带有正电荷和负电荷的离子，于是正 离子向阴极移动，负离子向阳极移动，当电极上电位差增加时，电场强度随着，离子和电子移动速度及动能也随着增大，当具有足够大的速度和动能的离子和电 子与中性分子碰撞时，将产生新的离子，电位差很高时，在电场中就会急剧的发生碰撞电离，使两极之间大量气体分子均发生电离作用，离子与焦油雾滴的质点相遇 而附于其上，使质点也带有电荷，即可被电极吸引而从气体中除去。带正电的离子移向   的电极，带负电的焦油颗粒则移向电极管壁，在这里形成大颗粒雾滴，自 流至焦油收集管进行收集。

4、电捕焦油器在焦化厂的作用

   若煤气中的焦油含量超标，   先会对鼓风机造成负担，减少鼓风机使用寿命，容易导致恶性事故的发生增大事故的频发率；含大量焦油雾的煤气进入脱硫工段时，焦 油会附着在脱硫塔轻瓷填料上，造成设备阻力增大，使脱硫液污染，还会导致在   塔中生产硫泡沫困难，脱硫液无法   ，H2S在脱硫液中逐渐饱和，脱硫液吸 收H2S能力下降，进一步恶化煤气质量；煤气经过硫铵工段时若含大量焦油，容易造成煤气预热器的堵塞，给操作带来影响，母液喷洒后酸焦油留在饱和器内部， 造成设备阻力增大，硫铵结晶质量下降，同时妨碍了煤气中氨的吸收；从饱和器出来的煤气进入粗苯工段的终冷塔，大量的焦油雾滴再次冷却后附着于终冷塔内部， 使终冷塔阻力升高，经过洗苯塔时还会有部分的焦油进入洗油中影响洗油的质量，使洗油黏度增大在设备内流动困难，吸收苯族烃能力降低，从而影响粗苯的产量， 并且使洗油质量变坏，增加了   器的使用频次，造成了洗油的浪费，使生产成本。

   泰山焦化公司化产车间主要任务为煤气净化及化产品回收。集气管处被冷却后的煤气进入横管初冷器在一段循环水、二段制冷水的再次冷却后煤气温度由80℃左 右降至22℃左右，煤气中的焦油形成雾状，除大部分的焦油被氨水喷洒并随之进入澄清槽，其余小部分的焦油雾随煤气进入电捕焦油器，经过电捕后的煤气含焦油 量小于50mg/m3.符合工艺指标。

5、注意事项

（1） 定期清扫。蜂窝式电捕焦油器运行一段时间后，会在蜂窝管内部，特别是蜂窝管上端积萘。管内积萘不仅会降低焦油捕集效率，而且会造成电场接地，所以   对蜂 窝式电捕焦油器进行清扫。蜂窝式电捕焦油器的放液管zui易堵塞，特别是冬季气温较低，要经常用热氨水对放液管进行清扫。

（2） 保持运行电压平稳。电压的波动会影响焦油的捕集效率。定期检查电捕焦油器的运行电压，使之符合zui佳运行要求。

（3） 绝缘性能良好。维护好绝缘装置，控制绝缘箱温度，定期擦拭清扫绝缘子。电捕焦油器的绝缘箱温度要保持在90～110℃，以良好的绝缘性能。

（4） 定期检查测试。运行到检修周期后，对总体性能进行检查，以电捕焦油器的工作状态达到zui佳。此外还要经常检查煤气含氧量，并控制在1％以下。

（5）串并联操作。平时，使用一台电捕焦油器即可满足生产要求。当煤气量加大时，即可采用并联操作；当电捕焦油器效率降低时或煤气中焦油含量较高时，可暂时采用串联操作以降低煤气中焦油含量，提高煤气的纯度。

6、电捕焦油器氧气分析仪系统

   在煤气进入电捕焦油器的时候要对电捕进行保护，这里我们公司上的是西安聚能仪器有限公司的TR-9200型煤气氧气分析系统，运行效果良好，对整个生产工艺和   生产方面起这重要的作用。

7、结论：

   电捕焦油器使用以后，煤气中含焦油量明显较少，焦油产量增多，化产品（硫磺、硫铵、粗苯）质量和产量显著提高，在环境、操作条件做到环保的同时给集团公司带来了   大的经济效益。
