慧阳环保锅炉布袋除尘器的结构分类特点归纳

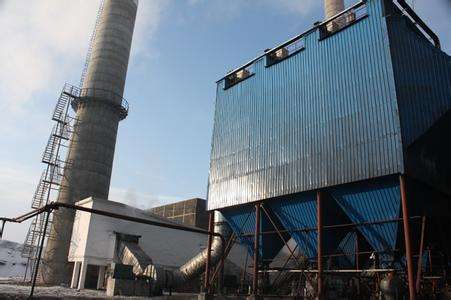

布袋除尘器">锅炉布袋除尘器的结构由箱体、布袋、骨架、脉冲阀、气缸、PLC控制柜、卸灰阀、喷吹组成，其中除尘布袋材质、除尘布袋形状、清灰方式、箱体结构等方面也在不断更新发展。

在常用的几种除尘器中，布袋除尘器类型属较多的，根据其特点可进行不同的分类，其性能与其他除尘器也有所区别。布袋除尘器的分类主要是依据其结构特点，如除尘布袋形状、过滤方向、进风口位置以及清灰方式进行几种分类，详细内容慧阳环保小编为您归纳了一下，一起来看看吧。

一、按除尘布袋形状分类：按除尘布袋形状可分为圆布袋除尘器和扁布袋除尘器两类。

①圆布袋除尘器，除尘布袋形状为圆筒形，直径一般为120~300mm，较大不超过600mm，高度为2~3m，也有10m以上的。由于圆袋的支撑骨架及连接较简单，清灰容易，维护管理也比较方便，所以应用非常广泛。

②扁布袋除尘器，除尘布袋形状为扁袋形，厚度及除尘布袋间隙为25~50，高度为0.6~1.2m，为300~500mm。优点是单位容积的过滤面积大，但由于清灰，检修，换袋复杂，使其广泛应用受到限制。

二、按过滤方式分类：按过滤方式可分为内滤式除尘器和外滤式除尘器两类。

①内滤式除尘器，含尘气流由布袋内侧流向外侧，粉尘沉积在除尘布袋内表面上，优点是除尘布袋外部为清洁气体，便于检修和换袋，甚至不停机即可检修。一般机械振动、反吹风等清灰方式多采用内滤式。

②外滤式除尘器，含尘气流由除尘布袋外侧流向内侧，粉尘沉积在除尘布袋外表面上，其除尘布袋内要设支撑骨架，因此滤磨损较大。脉冲喷吹，回转反吹等清灰方式多采用外滤形式。扁布袋除尘器大部分采用外滤形式。

三、按进气口位置分类：按进气口位置可分为下进风布袋除尘器和上进风布袋除尘器两类。

①下进风布袋除尘器，含尘气体由除尘器下部进入，气流自下面上，大颗粒直接落入灰斗，减少了除尘布袋磨损，延长了清灰间隔时间，但由于气流方向与粉尘下落方向相反，容易带出部分微细粉尘，降低了清灰效果，增加了阻力。下进风布袋除尘器结构简单，成本低，应用较广。

②上进风布袋除尘器，含尘气体的入口设在除尘器上部，粉尘沉降与气流方向一致，有利于粉尘沉降，除尘效率有所提高，设备阻力也可降百分之十五到百分之三十。

四、按过滤面积分类。按过滤面积（F）可分为以下几种：

①型布袋除尘器，F≥5000m2。

②大型布袋除尘器，1000m2≤F<5000m2。

③中型布袋除尘器，200m2≤F<1000m2。

④小型或机组型布袋除尘器，F<20m2。
