慧阳电捕焦油器内部结构及原理

电捕焦油器是捕集含尘烟气中焦油的一种设备，它根据电场吸附的原理研制而成，有蜂窝式、管式、同心圆式三种规格，均采用了软硬件双重火花检测控制技术，可较大幅度地提高平均电压和平均电流，从而提高了除尘效率。

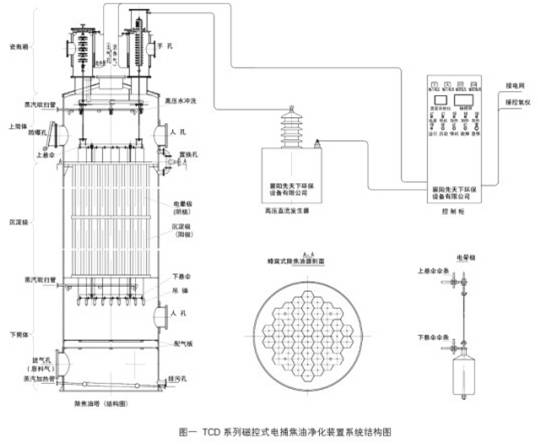

传统电捕焦油除尘器本体内结构是有进气管、气体分布孔板、沉淀集、电晕极是环型连接。技改后本体内结构是有进气分布器、气体分布孔板、预处理器、沉淀集、负压导向。 电晕极是铆接成型。

（一）、在长期的现场安装改造，维修过程中发现，设备直径越大偏流越严重，造成沉淀集蜂窝管束气体流速不匀。为了解决偏流问题，在底部设计安装了气体分布器，初级完成气体分布60-70%；在经分布孔板完成100%气体分布，在配合负压导向均衡负压气流，从根本解决了气体偏流问题。

（二）、为了降低沉淀集负荷，在分布孔板上部设计安装了预处理器气体经过S板曲线上升提前处理30-45%粒茎粉尘、油雾、水雾，降低沉淀集负荷，提高电捕器的运行效率。缺点是钢材成本有所增加。

（三）、气流对下下悬伞造成微量摆动，电晕极是环型连接安装，长期运行中容易造成环形连接处被击断，造成开路电捕器停机。电晕极改装成了铆接成型从根本上解决了这个故障弊端

（四）、磁控制系统可根据工况自动微调控制工作电压，追踪到电晕的较佳值，电耗降低30%。（该控制系统已经获得）。恒流源是以档位控制工作电压，不能追踪到较佳值。

电捕焦油器工作原理：按电场理论， 正离子吸附于带负电的电晕极，负离子吸附于带正电的沉淀极；所有被电离的正负离子均充满电晕极与沉淀极之间的整个空间。当含焦油雾滴等杂质的煤气通过该电场时，吸附了负离子和电子的杂质在电场库伦力的作用下，移动到沉淀极后释放出所带电荷，并吸附于沉淀极上，从而达到净化气体的目的，通常称为荷电现象。当吸附于沉淀极上的杂质量增加到大于其附着力时，会自动向下流趟，从电捕焦油除尘器底部排出，净气体则从电捕焦油除尘器上部离开并进入下道工序。
