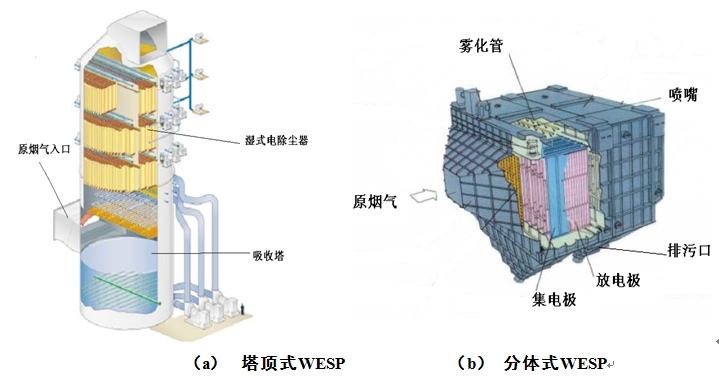

湿式静电除尘器能解决脱硫后烟尘及水雾问题,结构主要由壳体、阳极装置、阴极装置、绝缘装置、冲洗系统及高压发生装置等组成。详细介绍如下:
一、湿式静电除尘的壳体:
壳体主要包括外壳及支撑结构。外壳的主要作用是密封烟气,同时保持整个设备的外观美观整洁,根据脱硫烟气的特性及传统的脱硫吸收塔及烟道形式,壳体采用碳钢衬玻璃鳞片材料。除尘器本体是个独立的设备,由于其体积较大,内部支撑结构主要是维持其整体刚度及强度,同时支撑着阳极板及其它辅助设施。
二、湿式静电除尘的壳体的集尘装置;
集尘阳极板:由于烟气具有强烈的腐蚀性,阳极板选用的材料导电复合玻璃钢,其可适用于不同的腐蚀气体、除尘效果较好、、使用寿命长。避免了其它材料如不锈钢性能差、重量重;柔性布晃动导致其使用寿命短、晃动超出范围导致电压电流不稳定从而影响除尘效果等问题。阳极采用蜂窝式。
三、湿式静电除尘的放电装置;
放电阴极(电晕阴极线):阴极线采用、放电效果好的阴极线,强度能承受冲洗时高速水流的冲刷、冲击的PbSb2合金材质,形式为芒刺线。
四、湿式静电除尘的绝缘装置:
防止绝缘箱内绝缘石英管结露爬电。该技术对每一绝缘件均采用电加热方式,内外隔层中间保温、恒温控制,防止因积灰而产生的爬电击穿现象,并在每个绝缘子底部设置防尘罩,隔绝了粉尘进入。同时,低负荷运行时采用适当的运行电流与电压,电除尘器在低负荷或调峰时能正常投运。
五、湿电除尘的冲洗系统:
在脱硫过程中,烟气中的SO2脱除率高达以上,但SO3只去除了30%左右。剩余的SO3以气溶胶的形式随烟气排出。脱硫后的机械式除雾器主要针对大于40um的大液滴和颗粒,出口水雾一般可控制在75mg/m3左右,不能除去SO3和微尘等微细颗粒。因此进入除尘器的湿烟气含有大量SO3,且处于酸露点以下,其冷凝液会对除尘器造成腐蚀。另一方面,湿法脱硫对于粉尘的去除效率只有30-70%,同时自身还会夹带部分石膏浆液,这些未去除细微粉尘和石膏浆液粘性较强,容易结垢。设置间断冲洗或连续冲洗。
针对湿法脱硫后烟气易腐蚀和易结垢的特性,我公司的湿式电除尘器设置连续喷淋系统,减少SO3和石膏浆液在除尘器极板表面的停留时间,减轻SO3对极板的腐蚀,石膏浆液引起的结垢。
六、湿式电除尘的高压发生装置:
高压控制柜通过调节高压发生器的输入电压,从而自动控制高压发生器的输出电压值和电流值,使湿式静电除尘器能够适用于不同烟气工况。
