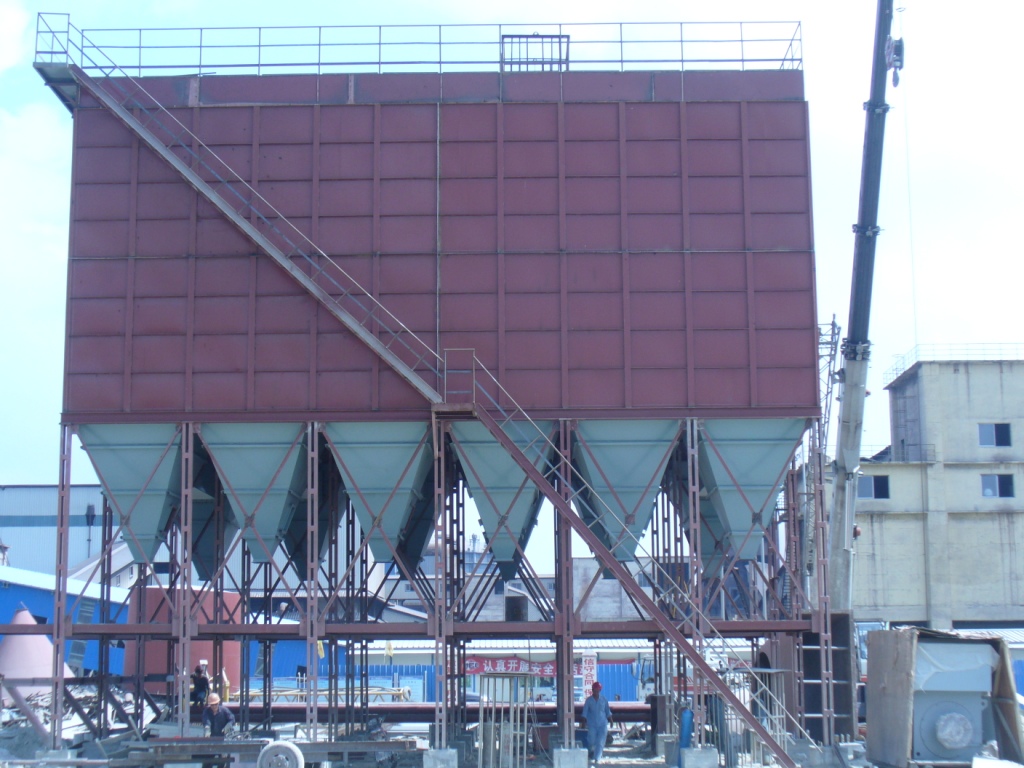

慧阳脉冲袋式除尘器离线清灰系列产品是一种处理风量大、清灰效果好、除尘、运行、维护方便、占地面积小的大型除尘设备,主要由箱体、灰斗、进风均流管、出口风管、支架、滤袋及喷吹装置、卸灰装置组成。袋笼结构按不同工况有多种形式(八角形、圆形等)。可用于冶金、建材、电力、化工、炭黑、沥青混凝土搅拌、锅炉等行业的粉尘治理和物料回收。
离线脉冲袋式除尘器的构造特点:
1、除尘器采用薄板型提升阀实现离线三状态,清灰、工作。
2、的进风均流管和灰斗导流技术解决了一般布袋除尘器常产生的各分室气流不均匀的现象。
3、滤袋上端采用弹簧胀圈形式,密封好,维修更换布袋笼标准长度为6m,还可根据需要增长1-2m。
4、除尘器控制可采用的程控器,具有差压、定时、手动三种控制方式,可对离线阀、脉冲阀、卸灰阀等实现系统的控制。
离线脉冲袋式除尘器的工作原理:
(1)过滤:高压离线脉冲袋式除尘器在系统主风机的作用下,含尘气体从除尘器的进风口进入,在挡流板作用下,便转向流入灰斗。同时,由于流速减慢,加上惯性及粉尘的自重作用,较粗颗粒粉尘直接落入灰斗,起到了预收尘的作用。有利于提高滤袋的使用寿命。其它较轻细粉尘随气流向上并吸附在滤袋的外表面上,经滤袋过滤后干净的气体进入上箱体净气室并汇集由出风管排出。灰斗中的粉尘定时或连续由排灰装置卸出。
(2)清灰及自动控制
随着过滤工况的不断进行,滤袋外表面上的粉尘越积越多,设备的运行阻力逐渐增加,为了系统的正常运行,高压离线脉冲袋式除尘器阻力的上限通常维持在1200~1600Pa范围内,当超过此限定范围,由清灰控制器定时或定阻地发出指令,也可用手动来进行三状态清灰。
