焦化厂除尘器改造系统组成及原理

焦化厂除尘器改造主要集中在焦化厂地面除尘站改造、拦焦车除尘器改造、焦炉机侧除尘改造、焦化厂焦侧除尘改造等，根据环保要求和排放标准，我公司建议使用布袋除尘器进行焦化厂烟尘治理。

焦炉出焦的大量高温含尘烟气，经导焦槽上大型吸气罩捕集后，通过接口翻板阀进入集尘主管，送入蓄热式冷却器冷却，然后进入袋式除尘器净化。净化后的烟气通过风机、消音器及烟囱排入大气。通过布袋除尘器和冷却器捕集下来的粉尘经气动双层排灰阀进入刮板输送机，再由斗式提升机将粉尘送入粉尘仓，后由加湿卸灰机定期将粉尘装入汽车运出。为节省电能，在通风机和电机之间配置了调速型液力偶合器，通过摩电道将信号传输到除尘站地面控制系统，通风机由低速转为高速时产生较大的吸力，将粉尘抽到除站进行处理，推焦后，偶合器勺管由高位转为低位，风机由高速变为低速。

在通风机由高速转为低速时，开启冷风阀及旁通阀，使除尘器在清灰时处于离线状态，同时使冷却器蓄热板冷却，为下次出焦做准备。脉冲电磁阀自动进行脉冲反吹，然后振动器振打排灰。

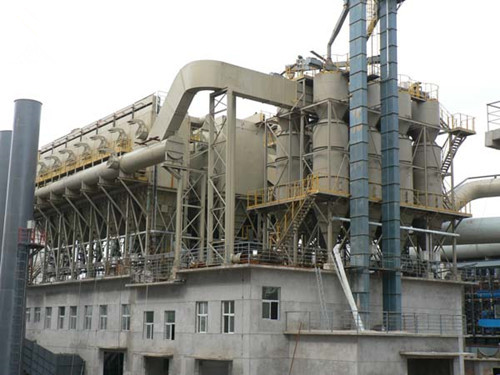

焦化厂地面除尘站改造系统组成：

（1）改造旧有拦焦车，增加固定在拦焦车上并随拦焦车一起移动的出焦吸气罩，以及将烟气送入焦侧集尘干管的转换设备。吸气罩的一侧由拦焦车支撑，另一侧由走行轮支撑在新增设的第3条轨道上。

（2）拦焦车吸气罩与地面站的导通设备，一种是密封胶带移动小车形式，另一种是固定接口翻板阀的对接方式。二者均能较好地将出焦烟尘从拦焦车吸气罩导入除尘地面站，本系统选用固定接口翻 板阀的对接方式。

（3）设置在地面的将烟气进行熄火、冷却、袋式除尘净化的地面站。
