破碎筛分除尘器控制技术及净化原理

我公司技术人员根据现场测量数据及破碎筛分行业除尘治理成功经验，破碎筛分除尘器粉尘治理方案所采取的吸尘罩+手动切换阀+低阻、大流量系统工艺+ 脉冲袋式除尘器＋引风机＋烟囱的实用技术。

破碎筛分除尘器除尘系统净化原理：

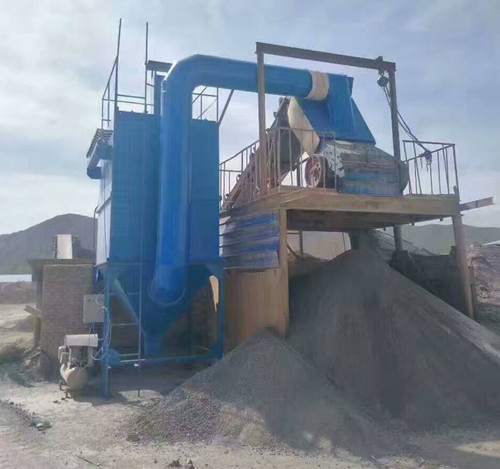

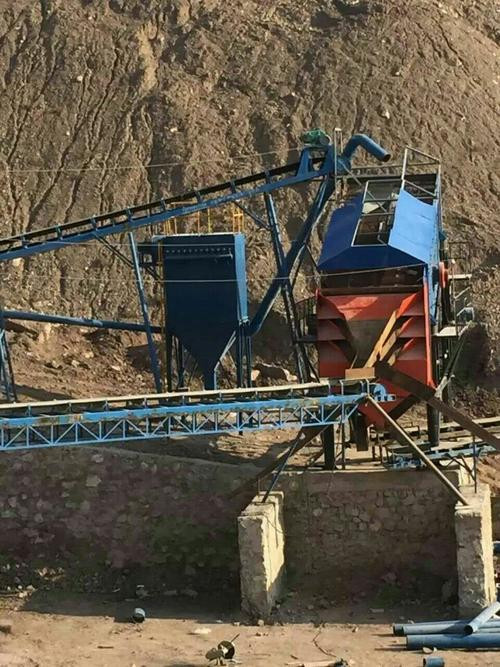

现有破碎、筛分加工生产线一套，在破碎、筛分和输送加工工序产生大量扬尘，利用离心风机在粉尘密封罩处产生负压区，粉尘经各尘点吸尘罩通过除尘管道(尘点处设有手动调节阀，用以平衡各尘点除尘风量)，进入除尘设备，含尘气体于切向进入滤室上部空间，大颗粒及凝聚尘粒离心力作用下，沿筒壁旋落灰斗小颗粒弥散于过滤室袋间空隙从而被袋阻留，净化空气透过袋壁经花板上滤袋导口汇集于清洁室，由通风机吸入而排放于大气中。

随着过滤的进行，当除尘布袋表面积达到量时，由清灰控制装置按设定程序打开减速机与高压风机进行360度旋转清灰，抖落滤袋上的粉尘，落入灰斗的粉尘经卸灰阀排出。

破碎筛分脉冲袋式除尘器的控制技术：

1、脉冲清灰控制采用手动和自动两种方式，可相互转换。自动控制采用手动和定时控制方式，可相互转换。当达到设定的时间周期时，除尘器各室依次进行脉冲喷吹清灰，清灰状态采用离线分室依次清灰。清灰程序的执行由主控柜(PLC)自动控制。

2、定时控制：选择开关选定“自动”“定时”位置，系统满足定时控制条件后，清灰指示灯亮，开始喷吹依次完成所有仓室的清灰工作后进入下一周期，周期结束后再重新开始清灰工序。

3、卸灰系统灰斗星型卸灰阀采用自动和现场控制两种方式与输灰系统连锁。

4、输灰系统自动控制采用定时、手动控制二种控制方式：

定时控制：当除尘器每完成1-2次脉冲喷吹清灰周期(或设定的卸灰时间)，输灰设备运行一次，定时时间间隔可调。

现场控制由机旁操作箱来完成，并向主控系统的上位机提供各设备运行状态信号。

5、显示和报警

电磁阀工作状态显示和报警；

卸灰阀工作状态显示和报警等；

除尘系统中的运输设备均设置机械故障检测和报警装置，当任一运转设备发生故障时，立即发出故障信号，并送至操作室内，在主控柜显示并声光报警，运转设备自动断电停运。

6、破碎机除尘器本体PLC可实现与上位工控机连接，传递脉冲阀及输灰系统等除尘器本体PLC采集的参数、信号。
