关于电炉除尘器设计流程及净化效果

慧阳根据邯郸某企业实际情况设计生产了一款电炉除尘器，具有技术成熟、性能的净化设备(包括电控及仪控)，在除尘器设计允许波动范围内除尘器正常支行状态下，稳定、运行。

电炉除尘器设计构思：

1、吸尘罩采用旋转式顶吸罩，罩口距炉口1.2-1.5m；

2、除尘设备选用气箱脉冲布袋除尘器。

3、除尘器前加设了一套冷风阀，超过设定温度时自动打开冷风阀混入冷风；

4、两套除尘系统给的风量都是50000立/h。

电炉除尘器工艺流程：

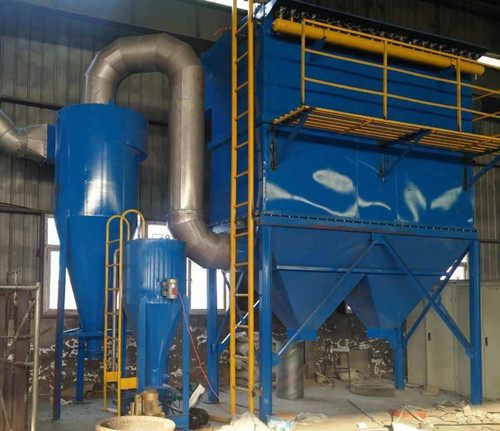

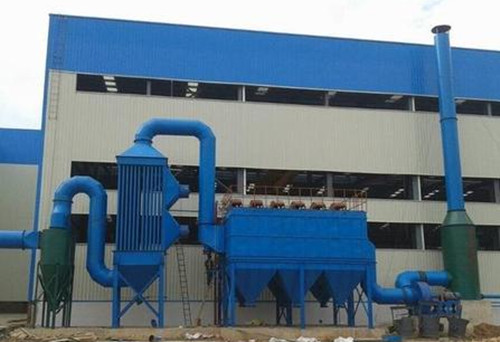

中频感应电炉—烟气捕集罩—阀门—旋转装置—支管道—主管道—沉降室—除尘器—风机—消音器—烟囱

电炉除尘器工艺说明：

根据邯郸某企业实际情况本方案为一组四台三吨中频炼钢炉的烟气治理工艺。它可以同时使用也可以根据工作需要使用。

1)烟气捕集罩

中频感应电炉在熔炼过程中为典型热源，故电炉除尘器系统采用热过程伞形罩，作为烟气捕集罩的悬挂高度距炉子平台不超过1.8米，为了不影响工人操作及上料，烟气捕集罩设计为可移动式的。即在正常工作及出钢时捕集罩在炉子上方，在上料或检修时捕集罩可移动到其他位置，以不影响加料与检修。

2)旋转装置

该装置处于活动管道与固定管道之间，以利于捕集罩的移动。

3)管道采用钢板制作

4)沉降室

主要降低烟气流速，有利于较大粒径烟尘沉降。另一方面可降低温度以布袋除尘器的运行性。

5)除尘器

采用LDMC型低压脉冲袋式除尘器

a.除尘系统工艺参数的确定

系统废气量：26780m3/h

管道流速：18m/s

主管道直径：φ750

环境温度：30℃左右

烟气温度高峰值：1200～1400℃

系统阻力：1200Pa

b.风机选择

型号：Y4-73 No.10D

流量：31554m3/h

全压：2041Pa

电机：型号Y225S-4 功率37kW

c.粉尘收集及储运

根据厂方要求另外配备或者自备

d.电器控制

采用自动、手动两种控制方式。电控元件采用PLC可编程序控制器，主回路自锁、连锁方式。

电炉布袋除尘器净化后的效果：

烟气处理后达到工业熔炼炉一类地区排放标准，岗位排放粉尘＜10mg/Nm3。
