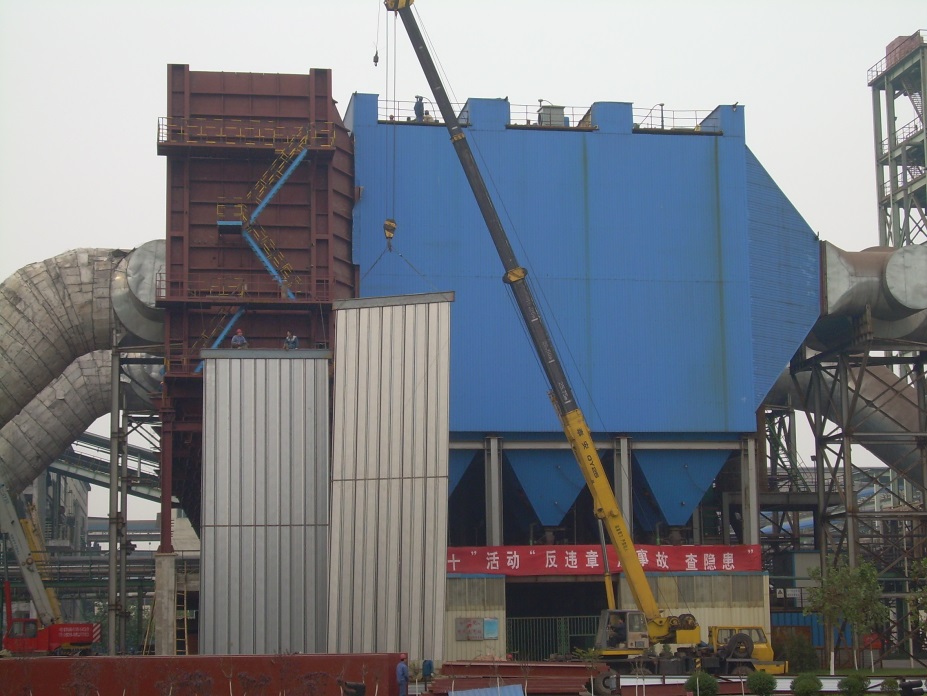

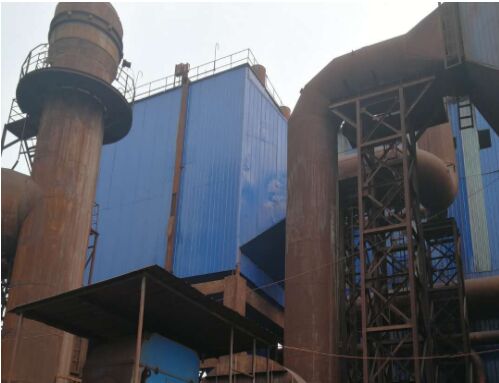

慧阳环保在静电除尘器改造升级工程实践中,新型电改袋除尘技术广泛的应用了的净化效果。我公司根据山东某企业的实际工况,通过以下改造方案可获得两侧进气新型电改袋除尘器。
1、拆除电除尘器内部的极板、极线、振打装置、横梁和高压电源,保留电除尘器的进气箱、出气箱、壳体、灰斗及输灰系统。
2、在原除尘设备壳体外两侧对称地设有烟道,烟道通过斜板分隔为进气烟道和出气烟道,烟道两端分别与进气箱、出气箱连通;进气烟道与袋室通过进风管连通。
3、在原设备壳体内设有花板和隔板,将其内部空间分隔为12个独立的袋室和12个独立的净气室。
4、在进风管内装设蝶阀,在出气烟道上部装设提升阀。
两侧进气电改袋除尘器正常运行时,蝶阀和提升阀均开启,烟气从除尘器入口进入进气箱,流经两侧进气烟道进入袋室,实现烟尘净化,洁净气流则向上进入净气室,并通过出气烟道流入出气箱,排放到除尘器外。当需要更换滤袋时,只需关闭相应袋室对应的蝶阀和提升阀,进行清灰或者换袋操作,其他袋室正常运行。
慧阳环保针对传统电改袋除尘器(沿垂直烟气流动方向具有两排灰斗)内部气流分布不均匀,无法在运行中更换滤袋等问题,提出了一种两侧进气电改袋除尘器,并对流场进行的数值模拟,结论如下:
1、在静电除尘器壳体外两侧增设烟道,在静电除尘器壳体内增设花板和隔板,使得各袋室相互独立,进而地控制烟气进入各袋室,使得在除尘器运行时可以离线清灰和更换滤袋;
2、根据模拟结果,在传统电改袋除尘器滤袋底部区域存在较大的漩涡,易造成灰斗二次扬尘,此外,滤袋底部两端区域气流速度低于中间区域,分布不均匀,影响滤袋负荷,易加剧滤袋的碰撞磨损;
3、两侧进气电改袋除尘器滤袋底部区域和灰斗区域气流分布均匀,可地减缓灰斗二次扬尘和滤袋间碰撞磨损。
由于各个企业的除尘器改造系统具体情况不同,不可能有一个统一模式。实践中应根据具体情况,因地制宜,对症下药,分期分批进行,慧阳以改造取得实效。
