电炉除尘器:装置系统及原理一目了然

电炉除尘器是目前国内处理电炉烟尘的净化设备，主要是根据电炉产生的烟尘具有细且粘的特点，为了使除尘设备在适当的阻力水平下正常运行，要求此设备具有较强的清灰能力，因此选用了长袋低压大型脉冲袋式除尘器。

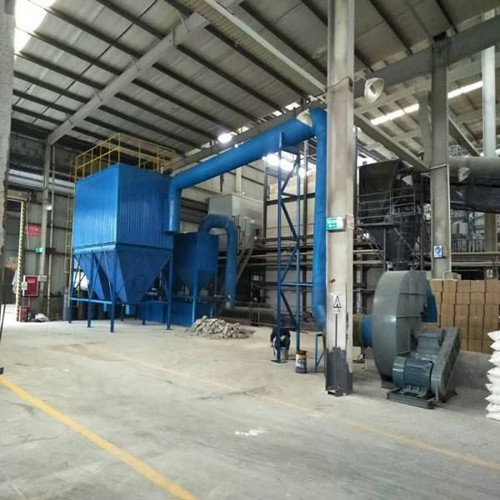

电炉除尘器的装置系统为：

将来自电炉的烟气，在离心式主风机的抽吸作用下，烟气电炉内引出，沿着烟道入一个二次燃烧室及预除尘器；把粗粒和火星分离开来，使其烟尘充分燃烧，燃烧后的烟气进入一个热交换器降低烟气温度，然后用风机送入袋式除尘器，粉尘滞留在滤袋外表面，净化后的烟气经除尘设备顶部排入大气，灰斗下的微粉由人工或机械入袋输出。

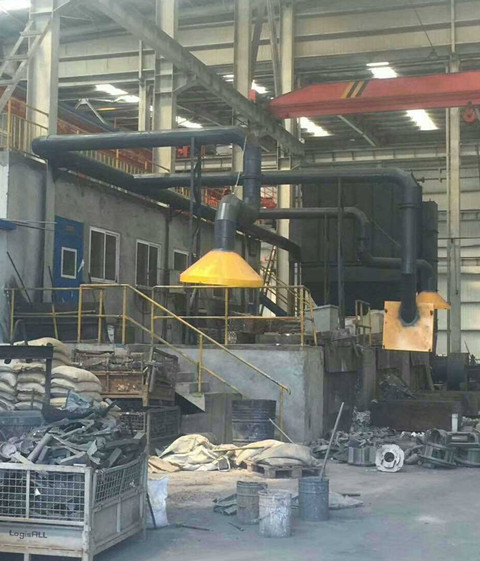

根据电炉烟气的特点，罩体设计成双层结构形成主、副吸口，使其geng适宜气体流动的顺畅，防止涡流的发生。提高了对电炉烟气的捕集能力。

电炉布袋除尘器的工作原理：

电炉在作业过程中产生的含尘气体通过灰斗进风口进入过滤室，粉尘经过滤袋的吸附捕集，过滤为干净气体进入净气室，再通过出风口由风机排走。粉尘被吸附在滤袋的外表面，且不断增加，使袋式除尘器的阻力不断上升，为使设备阻力不超过1200pa，需定期滤袋上的粉尘。清灰是由程序控制器定时顺序启动脉冲阀，使气包内压缩空气(0.3-0.5Mpa)由喷吹管孔眼喷吹(称一次风)并诱导数倍于一次风的周围空气(称二次风)进入滤袋使除尘布袋在瞬间急剧膨胀，并伴随着气流的反向作用抖落粉尘，达到清灰的目的。

中频电炉除尘器箱体采用压型钢板结构，箱体成形后光滑平整，无明显凹凸不平现象，内部筋板布设备结构紧凑，技术合理，密封性强，动作灵活，便于检修，外形美观，漏风率小于2%。
