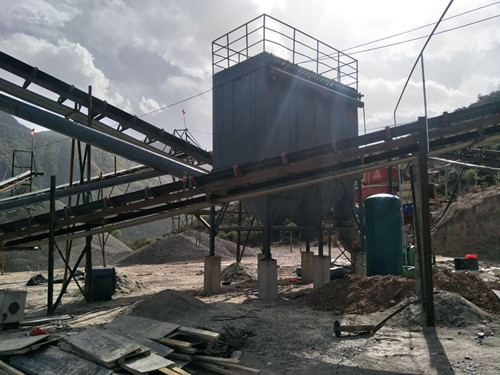

选矿厂破碎机除尘器设计结构说明

选矿厂破碎机除尘器具有切向进风、高压风清灰、外滤式除尘、清灰效果好、过滤区全封闭、维护检修机外执行、操作方便等特点。

选矿厂破碎机除尘器设计结构说明：

1、除尘器本体由上箱体，中箱体和灰斗、卸料阀，支腿等组成。

2、中箱体袋室结构：袋室由厚度4mm冷轧钢板折弯板拼接成，折弯板具有良好的抗弯强度，同时折弯板外形刚毅，箱体符合耐压要求，箱体外观质量，并。中箱体设风槽，通过风槽隔板形成进风槽和出风槽，在风槽口部设有带法兰连接的进风口和出风口。在风槽内部设置旁路，既节省空间又可减少材料。

3、上箱体为净气室，上箱体用4mm厚钢板做花板，采用分室结构，每室设一提升阀和喷吹管，提升阀放在风槽顶部上方，用于离线清灰；喷吹管由喷头，脉冲阀接头组成，脉冲阀和提升阀分别由电磁铁控制开闭，由控制器控制电磁铁，实现脉冲阀开闭的自动控制；箱体上部设检修门，检修门设密封槽，在密封槽内放密封胶防止漏气，整体漏风率小于3%。检修门用于检查和埂换布袋，所有入孔门周围设橡胶密封条，设压板均匀压紧。

4、选矿厂除尘器灰斗下方设置有自动卸料功能星型卸料阀，卸料阀能防止漏风和水汽进入，当灰斗积灰达到量时，卸料阀周期性地把积灰泻出。灰斗设有检修门，方便检修。、电控系统含脉冲喷吹控制，振打控制，温度控制和空压机控制等。采用性能稳定的控制器，除尘器正常运转。

选矿厂破碎机除尘器工作原理：

选矿厂破碎机工作时产生的粉尘进入除尘器后，shou入圆形旋风壳体，然后不断旋转，特有的离心力会将大颗粒的粉尘带入灰斗内，而小部分的粉尘会在负压的作用下，上升吸附在滤袋表面，当到达预设清灰时间后，高压反吹风机会自动打开(根据现场工况而定)，引进除尘设备上箱净气室内的纯净空气进行清灰。

而且此类型选矿厂破碎机除尘器还不受任何气源条件的限制，不像脉冲除尘器必 须使用压缩空气进行清灰，必 须配备一台空气压缩机和一台加热器，因为当气源内含有水分时，严重影响脉冲阀的使用和寿命。通常脉冲阀的使用寿命为一年，到时要埂换，增加了运行费用和维护成本。
