焊接烟尘除尘器吸尘罩的设计要点及形式

焊接烟尘除尘器主要用于各工厂车间焊接、抛光、切割、打磨等工序中产生烟尘和粉尘的净化以及对金属、贵重物料的回收等，可净化大量悬浮在空气中对人体的细小金属颗粒。具有净化、噪声低、使用灵活、占地面积小等特点。

焊接烟尘除尘器吸气罩的形式：

槽边吸气罩分单侧、双侧及周边吸气罩等形式。再细分又可分为：槽边吸气罩的罩口可分为条缝式、平口式及倒置式三种形式，因其形状多为伞形状，所以又称作伞形罩。伞形罩又分为冷过程伞形罩和热过程伞形罩。

焊接烟尘除尘器吸气罩设计时注意要点如下：

1、焊烟除尘器吸气罩尽量靠近污染源

一般我们要求只要在不妨碍工艺操作的前提下，此设备吸气罩罩口应尽可能靠近污染物发生源，尽可能避免横向气流干抗。

2、排风罩口四周要增设法兰边

在排风罩口四周增设法兰边，可使排风量减少。在一般情况下，法兰边宽度为150～200mm。

3、合理设置焊烟净化器的集气吸尘罩的扩张角

焊烟除尘器集气吸尘罩的扩张角对罩口的速度分布及罩内压力损失有非常大的影响。

当扩张角在30～60°，压力损失醉小设计外部集气吸尘罩时，其扩张角应小于(或等于)60°；当罩口尺寸较大，难于满足上述要求时，应采取适当的措施，如加大的吸风量。

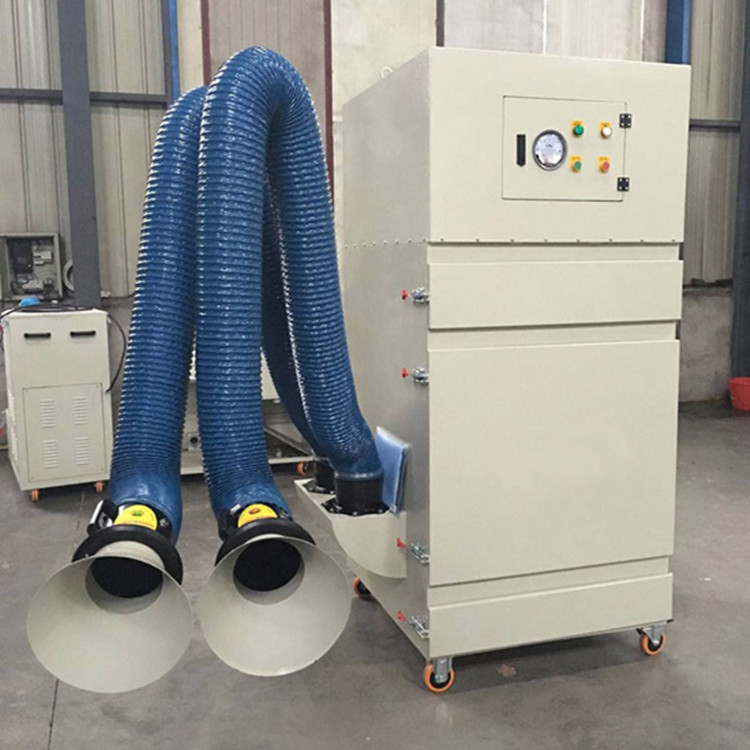

焊接烟尘除尘器一般占地不大，有可移动式，固定式，吸顶式等多种形式，根据工况选型非常灵活。慧阳环保也可大量生产各种焊烟除尘器，特别是移动式单臂/双臂焊烟除尘器部分还备有现货。
