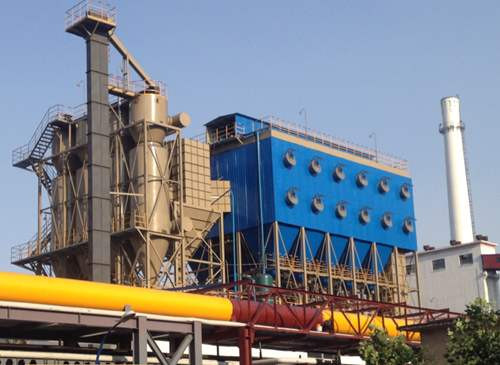

焦化厂布袋除尘器结构组成及系统设计

焦化厂布袋除尘器主要治理焦化厂各工序产生的污染问题，设备在的结构设计加上严格的除尘布袋及零部件选用，可满足极为严格的环保要求，袋除尘器的排放可低于10mg/Nm，满足环保新标准。

焦化厂除尘器结构组成：

此设备本体是全钢结构，它由上部箱、中间箱、排灰装置和脉冲注灰清灰控制系统组成。

1.上箱体：即空气净化室，包括埂换包修门；

2.中间箱：过滤器，包括花板，滤袋组件，灰尘气体入口和出口；

3.除灰装置：包括除灰阀、灰斗、大型设备配螺旋输送机；

4.脉冲喷吹清灰控制系统：包括脉冲阀、电磁阀、气缸组件及空气管路。

焦化厂脉冲布袋除尘器除尘系统设计：

1.离线阀的设计：采用气缸活塞杆外置式安装方式，一般除尘器在工作状态时，即离线阀打开状态，气缸为静止状态，缸体处于上箱体的内部，受气流的影响影响离线阀的工作。气缸采用外置式安装方式，缸体不受气流的吸力影响，离线阀为打开状态，同时延长气缸的使用寿命。

2.进风口设置了均流板：使得高温气流进入除尘器内，在折流板的作用下，少量的带火星的大颗粒在此碰撞和改变方向，使残存的带火星的粉尘在此降落，带火星的颗粒不会吸附着在滤袋上。

3.设有预喷涂装置，阻碍了多棱状、尖锐的粉尘刺激滤袋，起到保护滤袋的作用和延长滤袋使用寿命的作用。

4.设置消装置，可预防布袋突发性的着火现象，保护布袋除尘器的安 全性。

焦化厂布袋除尘器工作原理：

1.过滤：含尘气体通过进气口进入连接管。在负压作用下，气体进入管道，通过管道的下进气道进入沉淀箱。滤袋净化后，将粉尘堵塞在滤袋外侧，净化后的气体通过滤袋和上箱体，再由空气净化风管和风机排出;

2.清灰、自动控制："除尘器"运行一段时间后，收集在滤袋外表面上的粉尘层变厚，设备的运行阻力上升。当增加到值时，必 须滤袋的灰，使运行阻力下降到值，在在线清灰力矩后，将室的滤袋投入正常运行。

3.本设备采用定时清灰控制方式，即根据工艺要求设定除尘器清灰参数，各室根据可调时间参数自动进行轮流清灰，不影响整机工作，整个清灰控制过程为：当到达预定时间，PLC发出指令，其中某一个室在0.5-0.7MPa的压缩空气经脉冲阀连接的行式管道的小孔喷入每条滤袋内，在文氏的作用下使滤袋急剧膨胀，粉尘被剥离落入集灰斗，由螺旋输送机及排灰阀排出，这样依次循环进行，除尘设备始终处于良好的工作状态。

我公司是一家在生产设计焦化厂除尘器上有着丰富经验的厂家，在生产、设计、安装、维护集一体；为我们的客户提供满意的服务。
