焦化厂机侧炉头烟地面除尘站烟尘处理工艺

我公司根据已实施的焦化厂机侧炉头外逸的烟尘通过两炉柱间的收集烟罩，利用装煤车、推焦车将收集的炉头烟转送到设在推焦车轨道外侧的水封式集尘干管，输送到布置在机侧的干式布袋除尘地面站进行处理净化，使外排烟气达到超低排放要求。

焦化厂机侧炉头烟地面除尘站烟尘处理工艺：

一、该工艺有六大部分组成：

1.是固定在两炉柱间的收集烟罩；

2.是活动导烟罩，将收集到的烟尘经设置在装煤车、推焦车上的U型导烟管导入集尘干管；

3.是集尘干管；

4.是焦炭过滤器装置；

5.是预喷涂装置；

6.是干式地面除尘站。

装煤除尘过程为导烟车行走至待装煤的炭化室，将导烟管就位，装煤除尘过程为导烟车行走至待装煤的炭化室，将导烟管就位，同时装煤车将活动烟罩与炉头烟罩对接(驱动液压油缸的液压装置利用装煤车液压站预留的液压接口)，通知装煤车司机可以装煤，装煤车司机应提前10~20秒向地面除尘站发出高速启动信号，开始装煤。然后根据操作规程打开本号高压氨水阀，装煤结束后，按操作规程操作，停止高速信号，风机进入低速运行等待状态，行走至下一个待装煤炭化室。提前10~20秒向地面除尘站发出高速启动信号，一是高速启动时间所需，二是装煤除尘站运行前进行预喷涂所需时间。

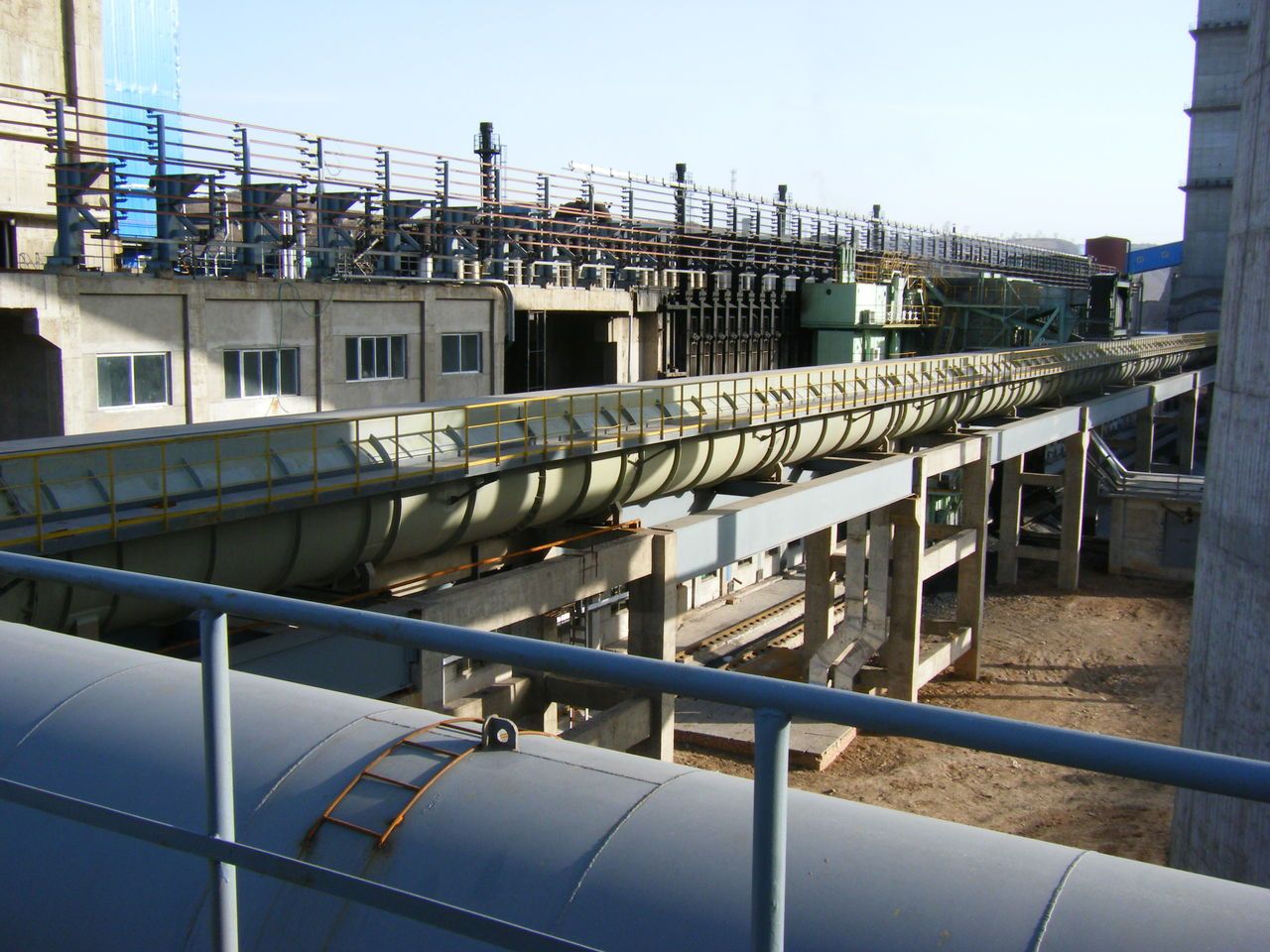

在负压场的作用下，炉头烟罩收集到的烟尘进入集尘干管，通过工艺管道进入地面站系统进行处理。由于装煤烟气焦油含量大，为了滤袋的正常使用，在除尘器入口前加装焦炭过滤器和预喷涂装置。

二、地面除尘站主要由以下部分组成：

焦炭过滤器、预喷涂装置、布袋除尘器、风机、电机、变频器及电控系统变频器及电控系统设置在室内。

除尘系统风机通过变频器实现调速，非工作状态时风机低速运转，装煤操作除尘时风机高速运转。粉尘在脉冲反吹作用下，进入除尘器下部灰斗内，定期排放运走。除尘器是该除尘系统中主要设备之一，其优劣直接影响除尘系统性能和运行能耗。该工程除尘器采用分室引射脉冲喷吹袋式除尘器，除脉冲阀外，无需修理和维护部件。

焦化厂除尘器的自动控制系统选用PLC可编程控制器，实现了现场和中控室的自动控制，同时，借助仪表显示除尘器前后的温度及压力变化，在现场可根据实际效果很容易对多个参数进行调整。
