振动筛除尘器结构及原理

振动筛除尘器主要是根据振动筛分的扬尘情况来设计，采用具有高 效率、低能耗、低排放的袋式除尘器对振动筛分生产时所产生的扬尘进行捕集净化，此设备净化效率在以上，排放在10毫克以下。

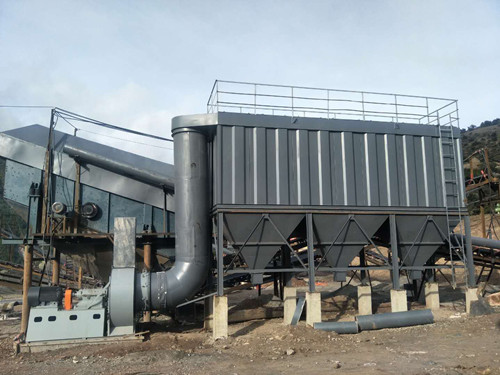

振动筛除尘器结构主要由箱体、灰仓、管道、清灰系统、排灰装置、引风机等部分组成。

1.箱体：包括滤袋室、花板、检修门、滤袋及骨架等。

振动筛除尘器：负压式除尘器滤袋室结构要求严密，由钢板焊结而成，各室之间设有隔板，以防止室与室之间互相通风。除尘器的花板采用冲床冲制加工而成，滤袋卡在花板内配合严密不漏气，滤袋内部装有骨架。

2.灰仓：采用钢板焊接而成，结构严密，灰仓内设有气体缓冲装置，可使入口粗粒粉尘直接落入灰仓，具有重力沉降净化作用，并防止气流直接冲击滤袋。

3.管道及阀门：在除尘器上下设有进气管，排气管，在入振动筛除尘器的各支管道上设有风量调解阀门，以各扬尘点的风量匹配。

4.清灰系统：由电磁阀、脉冲阀、脉冲控制器、气包及压缩空气管道等组成。

5.排灰装置：在除尘器仓下设有锁气卸灰阀灰仓内的灰及时排出卸灰口且不漏风。

振动筛除尘器工艺原理：

振动筛工作时扬起的含尘气体被主风机通过入风管道吸入除尘器，含尘气体进入内部后，气体通过布袋时粉尘被布袋阻隔在布袋的外表面，被净化的气体通过净风室，进入主风机然后被排入大气中。当振动筛除尘器运行一段时间后布袋的外表面的粉尘就会增多，这时控制柜就会发出信号，随后电磁脉冲阀顺序开始启动，将对此室的布袋喷入高压气体，这样原来的布袋随着高压气体的喷入，布袋瞬间就会涨圆，喷入的气体也就从布袋内部吹出。随着布袋的抖动和由内到外的气体吹出，原来附在布袋外表面的粉尘就离开了布袋的外表面。离开振动筛除尘器布袋表面的粉尘就会落入灰斗中，粉尘集中到出灰口处通过卸灰阀排出除尘器体外。

振动筛除尘器又称碎石筛分除尘器，目前已广泛应用到采矿、建材、粮食、化工、铸造、陶瓷等各个行业，是较为的布袋除尘器或物料收集设备。
