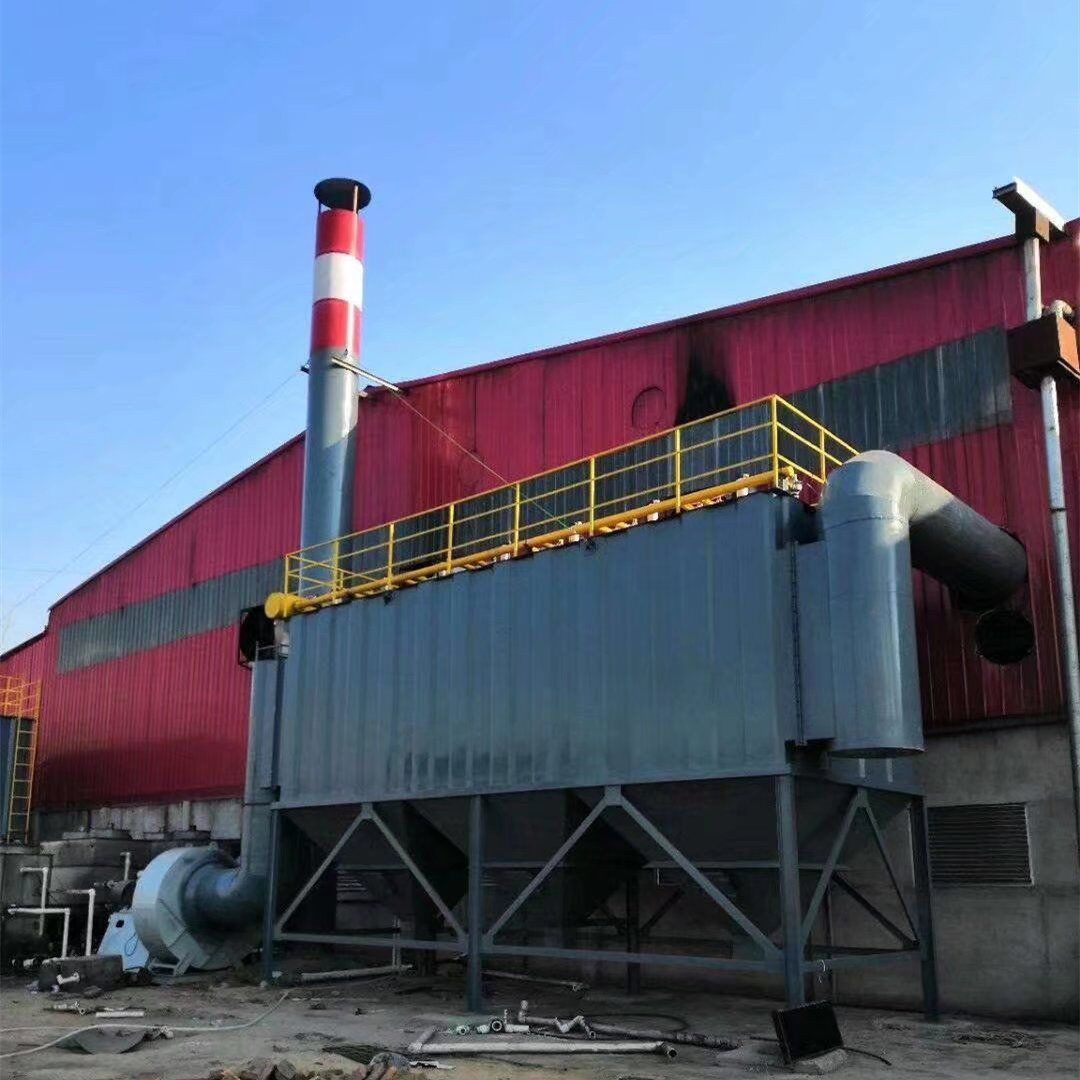

脉冲布袋除尘器组成及原理

慧阳环保 发布时间:2022-06-22

脉冲布袋除尘器采用脉冲清灰方式,清灰效果好,提高了净化效率、加大了处理风量,多被应用在矿山、水泥、建材、铸造等多个行业。

脉冲布袋除尘器组成:

主要是由:箱体组装、滤袋总成、导流装置、脉冲喷吹系统、出灰系统、控制系统,离线保护系统等组成。

1.箱体组装

除尘器箱体部分一般由上箱体(净风室)、中箱体(过滤室)、下箱体(灰斗)、烟气分配器、花板、平台、扶梯、支脚、进风口、出灰口、保温、彩色面板等组成。也是整个除尘系统的主体部分。

2.滤袋总成

包括滤袋框架、布袋及挂袋的连接设计采用自锁装置组成。

3.导流装置

采用设计的烟气分配装置,不但能分配含尘气体,而且对大颗粒进行分离,避免含尘气体冲刷滤袋,进一步提效率,提高滤袋的使用寿命。通常根据工况,粉尘特性,通常还可以在前端装一台旋风除尘器以先除一部份大颗粒粉尘,以减少脉冲布袋除尘器后端除尘压力。

4.脉冲喷吹系统

是由反冲联箱、电磁脉冲阀、承压接头、喷嘴管、支架等组成。一般脉冲布袋除尘器喷吹系统运行时,一般设定每一排滤袋每隔10s左右脉冲反吹清灰一次,定时启动一次电磁阀,将脉冲反吹压缩空气喷入滤袋内进行清灰。

5.出灰系统

由电加热器、灰位指示器组成。

6.控制系统

主要由脉冲喷吹控制仪、PLC电脑控制柜、热电阻温度计、静压测点、料位指示器和测量元件组成。

7.离线保护系统

是由旁路阀、差压装置、料位计、测温仪、压力检测装置、脉冲控制仪、滤袋检漏装置等组成。

脉冲布袋除尘设备的工作流程及原理:

流程:粉尘→集尘罩→风管→脉冲布袋除尘器→离心风机→达标排放

原理:含尘气体由风机的引力下通过管道进入脉冲除尘器,在挡风板的作用下,气流向动,流降低,部分大颗粒粉尘由于惯性作用被分离出来落灰灰斗,含尘气体进入中箱体滤袋的过滤净化,粉尘被阻留在滤袋的外表面,净化后的气体经滤袋口进入上体箱,由出风口排出。

脉冲布袋除尘器目前适用于五金、家具、食品、制药、饲料、冶金、建材、水泥、机械、化工、电力、轻工行业的除尘及物料回收,广泛用于打磨、抛光、喷砂、搅拌、倒料、破碎等生产工序产生的粉尘除尘净化,也适应于锅炉除尘(需配套布袋)。
