焦化厂除尘器改造工艺及除尘结构设计

焦化厂除尘器改造工艺简介：

该流程采用装煤与出焦干式除尘二合一技术，将装煤除尘与出焦除尘合并为一套除尘系统，利用出焦除尘过程中吸附在滤袋上的焦粉作为涂层，使装煤过程中吸入烟气中的焦油及粉尘不能直接与滤袋接触。出焦除尘与装煤除尘交替运行，滤袋长期使用而不被粘结和堵塞。系统的优点是装煤除尘与出焦除尘两个子系统共用1台除尘器、1台风机以及1套排储灰装置。除尘器采用离线脉冲袋式除尘器，滤料选用新型针毡滤袋。

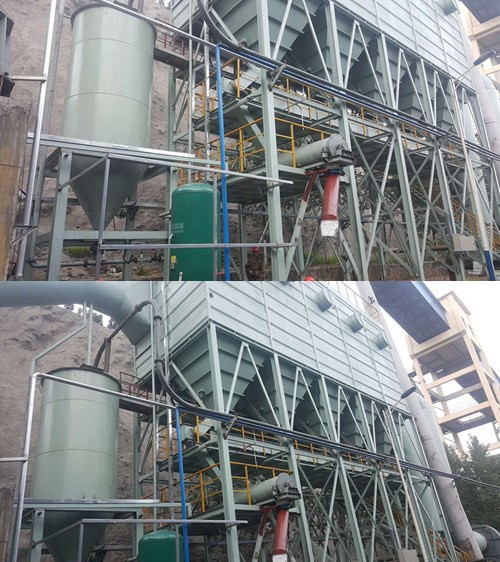

1、在布袋除尘前增加了重力除尘器

在除尘过程中，较大的烟尘颗粒通过导管被吸入除尘干管，较大的焦炭颗粒往往温度高，易损坏布袋，这样可以在重力除尘器内分离，直接流入重力除尘器底部灰斗，较小的烟尘颗粒均匀地进入布袋除尘器中部的箱体，吸附在滤袋的外表面上，可以减轻布袋除尘的吸附量，保护布袋，延长其使用寿命。

2、焦化厂除尘设备在除尘干管前端增加冷风阀

焦炉装煤时因煤与炭化室炽热的墙壁接触，产生大量烟尘；推焦时高温焦炭从炭化室推出后，发生破裂，并在空气中燃烧，产生的烟气及焦尘散发到空气中。这两部分烟气不仅含尘量大，且温度较高。为保护布袋不被高温废气烧坏，在启动装煤和出焦除尘后通过冷风阀掺混冷空气，使布袋温度降低。

3、在重力除尘器前和进入布袋除尘器前增加防喘阀

在除尘系统正常运转时，变频风机按照焦炉除尘效率的要求，预先设定了装煤和出焦的工作频率。但是在实际操作过程中，考虑到可能发生风机频率异常增加或除尘干管吸力突然增加等情况，会使除尘干管损坏或产生不因素。为避免这些不因素，在除尘干管上增设了两个防喘阀（超吸力自动打开阀），在装煤或出焦过程中，一旦发生干管吸力超过标准时，防喘阀自动打开，系统运行。

焦化厂除尘器设计及除尘结构：

一、拦焦采用干管皮带小车，炉顶采用M管煤气回收技术。

二、拦焦采用干管皮带小车，炉顶采用导烟技术。

三、采用预喷布袋除尘，炉顶采用双对接导烟技术。

四、原则：推焦和装煤操作不能同时进行，严格执行先推焦后装煤的原则。

五、推焦除尘：风机平时在低速待机运行（20Hz ）推焦机开始推焦时，推焦杆离开后限位给变频器发出高速信号（40Hz ），风机高速启动, 同时给低压控制柜信号，切换装煤蝶阀，到推焦杆退回时降为低速。

六、装煤除尘：当煤车集尘盖液压推杆启动时，给变频器发出信号，风机高速启动（30Hz） ,同时给低压控制柜信号，关闭出焦蝶阀。当装煤车吸力达0.17～0.55kPa时进行装煤操作，加煤结束后，待液压推杆收回后转为低速。

七、排灰操作：地面除尘站排灰根据10只仓料位仪情况进行，重力除尘器排灰根据排灰根据情况而定，暂定为每周1次。风机停止后，不要马上停卸灰系统，要让卸灰系统继续工作30min，以便将布袋积灰充分反吹干净，积灰斗余灰全部卸完。
