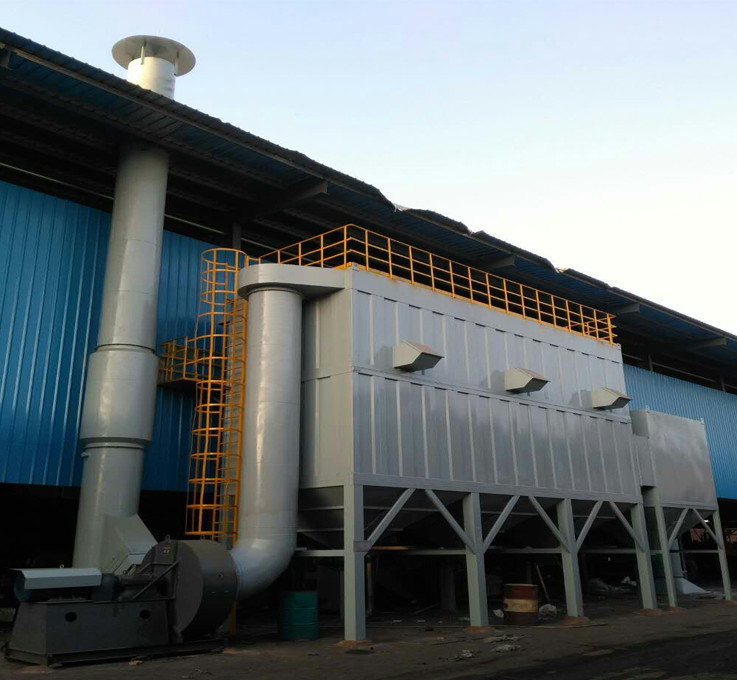

工业窑炉熔炼电炉烟气治理方案：电炉除尘器

工业窑炉熔炼电炉由于生产的多，了解电炉冶炼时产生烟气的规律，设计出全 方位捕集装置及电炉除尘器，对污染做到第1时间处理，满足工人的环境需求。

一、设计原则：

我公司根据工业窑炉熔炼电炉的现场实际情况，本着投资省，运行费用低，满足国 家环保法以及操作的实际要求，以生产服务为宗旨。

1.不影响冶炼操作工艺生产服务的宗旨。

2.所采用技术经得起实践检验，并能长期稳定的运行。

3.性价比优，即第1次投资省长期运行费用低；

4.能耗低，节能；

5.满足国 家环保部门的要求，工业窑炉的要求并达标。

二、设计效果：

1.捕集率：>(厂房外无烟）

2.除尘效率：>

3.排放浓度<10mg/Nm

全程无烟为宗旨，科技环保为先锋。

三、系统组成：

电炉除尘器除尘系统由烟气捕集器、烟道、除尘器、风机、排灰装置、烟囱及电气控制组成。

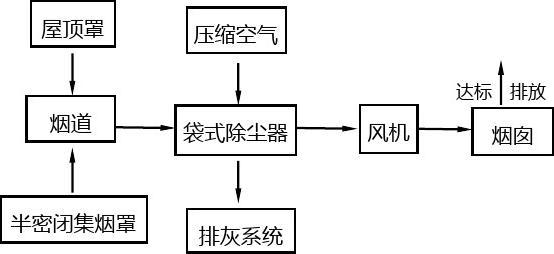

四、除尘系统工艺流程及原理：

烟气经捕集器进入烟道，在足够长的烟道中温度降低到滤袋允许温度后进入袋式除尘器，在除尘器中烟气与粉尘分离，净化后的烟气经风机、烟囱排入大气，收集的粉尘由排灰装置排出。

五、电炉除尘器主要结构特点：

1.除尘器本体采用框架结构，上箱体、灰斗及侧板与框架间采用连续焊接，良好的密封性能，中箱体侧板焊有由型材组成的肋板，使箱体具有足够的抗压强度。

2.上箱体总成中，固定滤袋的花板孔采用冲制加工，花板尺寸的一致性和内表面光滑无毛刺，滤袋装好后不允许有粉尘泄漏。

3.上箱体总成组装时严格控制安装尺寸，使喷吹管中心与对应的该排花板孔中心线重合，每个喷吹管喷孔中心线与花板孔中心线重合。喷吹管与花板表面距离一致。

4.除尘器上揭盖设凹槽密封压紧装置。顶部设排水坡。

5.袋笼由的生产线加工，各焊点牢固表面光滑无毛刺，采用酸洗镀锌。

6.滤袋口采用弹簧钢片及与滤袋材质相同的鞍形垫缝制，袋口尺寸的一致性。

7.电炉布袋除尘器在结构上便于安装、运行、维护和检修。钢结构采用焊接结构，并采用、防锈措施，应符合国标的规定。

8.上箱体、中箱体、烟风道、灰斗及钢结构等在满足制造运输安装方便的条件下，尽量在制造厂内组装出厂。

电炉除尘器的使用主要对工业窑炉熔炼电炉在作业过程中产生的烟气进行捕集和治理，减少和防止烟气对环境的污染，车间工作环境，满足环保排放新要求。
