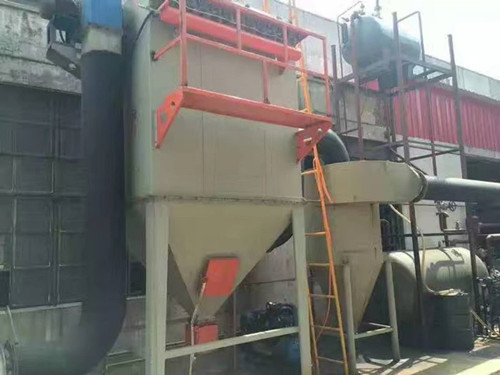

慧阳电炉除尘系统设计工艺介绍
(一)我公司设计电炉除尘器着重考虑以下几个方面:
1、根据电炉烟气捕集的条件确定工艺流程并使工艺短程化。
2、系统低阻化。
3、优化系统风机、电机的匹配性,提。
4、在满足总图布置的前提下,使设备布局合理。
除尘系统工艺特征:“低阻、中温、大流量”,其目的是:
1、消耗能量低的前提下,获得较大的处理风量,好的捕集效果。
2、在同样的处理风量下,尽可能混入冷风,烟气温度在50℃-1OO℃之间,既不能烧毁滤袋,又不能减少运行能耗。
3、在同样的处理风量情况下,优化管道设计,降低系统阻力。
(二)温度控制
布袋除尘器允许工作温度上限为120℃(瞬),高于l20℃温度烟气进入除尘器将会烧毁布袋,冶金行业的生产过程中产生的烟用野风阀的形式来控制烟气温度常用而简单的方法。
(三)处理风量的确定
系统风量的确定是除尘系统设计中心的关键所在,如何合理地计算除尘系统所需风量直接影响除尘效果的成败。
1、系统风量偏低时的问题
a根据工艺条件估算差
b车间劳动卫生杂件差,天车工作业环境恶劣。
c易烧滤袋尤其是管道短,流速高时。
2、中频炉除尘器系统风量的计算方法
a根据工艺条件估算烟气平均温度;
b根据烟气成份计算成份的热容量
c根据铁水兑倒方式,铁水流程远近,铁水流的大小和铁水的温度等因素
估算出烟气的上升速度和烟柱的截面积:
d电炉的实测资料;
e我公司在冶金烟尘治理长期积累的经验;
f根据罩形确定罩形系数;
g通过罩口截面积流速和换气次数校校处理风量;
(四)根据理论计算以及实践经验确定本方案的系统风量
优化管网设计,降低管网阻损,使系统阻损发挥优异的效能,合理布置管网、降低管网阻损。
(五)清灰机制自动化
我公司设置清灰程序除尘器的清灰工艺。由PLc可编程序控制器控制离线阀、脉冲阀的动作,按时间顺序不问断清灰。
(六)除尘器脉冲气源温度必频控制在“露点”以上,常温的气源不适合作清灰源使用,所以地控制脉冲气体温度提高滤袋使用寿命和防结露的措施。由于依靠人工控制脉冲气体温度显得繁琐和麻烦,故在清灰气源加热气包上设有温度传感器并与PLc连接,随时监测清灰气体温度当温度低于下限时,让加热气包工作加热气源,当温度高于上限时,让加热气包停止加热。
(七)除尘器入口烟气温度控制自动化
捕集罩吸入的烟气是高温烟气,不经过温度处理而进入除尘器,必将烧毁耐温120℃的除尘滤袋。所以在王管道上高有1个电动混风阀和2个温度传感器并与PLc连接,其中一个靠近吸口,另一个靠近除尘器,电动混风阀靠近主管道前端,当吸口处温度传感器监测到烟气温度值上限时,由PLC控制打开电动混风阀,混入冷气以降低烟气温度;当吸口处温度传感器及除尘器处温度传感器监测到烟气温度低于设定温度值下限时,由PLC控制关闭电动混风阀。由PLc控制开关电动混风阀可进入除尘器的烟气温度,从而除尘器滤袋的。
(八)电炉烟气除尘设备卸灰操作自动化
除尘设备的卸灰及输灰设备均由PLC控制,只需按一次按钮,即可完成卸灰及输灰过程。
