焦化厂除尘器的装煤、推焦除尘过程分析

焦化厂焦炉除尘系统是利用炉顶消烟除尘车、拦焦车上的捕集装置，将装煤、出焦时产生的烟气及粉尘，通过风机抽吸捕集，经过充分燃烧、冷却后分别经过各自的管道输送到地面除尘站，再经冷却器、袋式除尘器，收尘后通过高烟囱排放。装煤、推焦除尘过程分述如下。

（一）焦化厂装煤车除尘器工艺流程

装煤烟尘→消烟除尘车→滤油阻火器→袋式除尘器→高空排放。

装煤时，炉顶消烟除尘车行走到出焦后待装煤的炭化室相应位置后，放下吸烟车的燃烧收集套筒，伸缩套筒与机侧侧吸口接通，接通净煤气并点火，此时炉顶吸尘车出口可伸缩套筒与焦侧集尘干管上装煤烟气转换翻板阀接通，同时传感器向地面除尘站控制室发出电信号，此时风机由自控系统所发出的指令开始由低速转为高速运转。装煤开始后，焦炉装煤孔散发的烟尘，通过密封套筒进入烟尘收集车，先在燃烧器内燃烧，再经过风冷后送入地面除尘站，经过滤油阻火器脱除火屑，并冷却至120?℃以下，再进入脉冲袋式除尘器净化，终由风机通过高烟囱排放。除尘器收集的粉尘打包外售。装煤完毕后收回套筒，同时传感系统向地面站发出电信号，风机转入低速运转待机状态。

（二）焦化厂除尘器出焦除尘工艺流程

出焦烟尘→吸尘罩→滤油阻火器→袋式除尘器→高空排放。

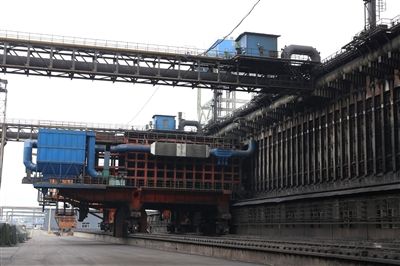

入炉煤经过高温炼制成焦后，拦焦车移动至需要出焦的炭化室相应位置，导焦栅对准即将出焦的炭化室，拦焦吸尘罩上方的双出口伸缩套筒与集尘干管上的烟气转换阀接通的同时，传感器向地面除尘站系统发送电信号，风机由自控系统发出的指令开始由低速逐渐升高达到额定转速。同时吸尘罩上部的导向风机启动。推焦车将红焦从炭化室推出，焦碳通过导焦栅落入熄焦车车厢内，所产生的烟尘及炉门框上方产生的烟尘在热浮力及风机的抽吸作用下，在吸尘罩内集结缓冲，由无组织状态变为有组织收集后，通过出焦烟气转换阀，进入集尘管，送入地面除尘站，经过滤油阻火器脱除火屑，并冷却至120℃以下，再进入脉冲袋式除尘器净化，终由风机通过高烟囱排放。除尘器收集的粉尘打包外售。推焦完毕后收回套筒，同时传感系统向地面站发出电信号，风机转入低速运转待机状态。
