电炉布袋除尘器集气罩的设计

炼钢电炉的加料方式是人工从炉体上部投料，冶炼后的钢水从炉体前部倾斜出料，为了不影响正常的工序及操作要求，我们认为较为理想的收尘方式，是采用热过程伞形罩作为捕尘用。为了不影响人工操作及加料，该伞形罩为可移动式的，材质为不锈钢。该捕集罩已用于多台中频炼钢电炉的烟气收尘，捕集，烟气温度低。

电炉除尘器设计选用因素包括过滤面积、耗气量、设备阻力、处理风量、过滤风速等。

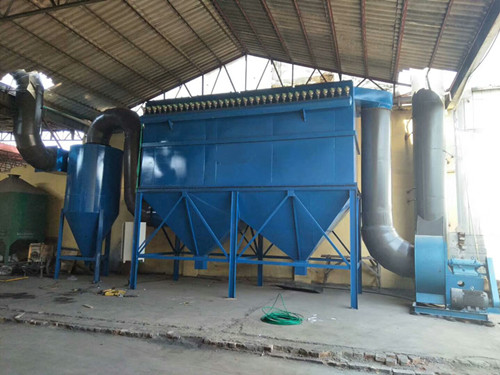

中频电炉布袋除尘器的工艺流程：中频炉——烟气捕集罩——阀门——旋转装置——支管道——主管道——沉降室——除尘器——风机——烟囱

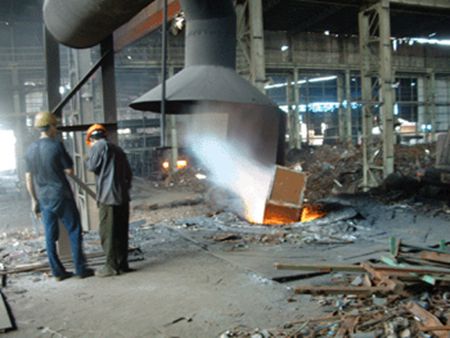

（1）烟气捕集罩：中频炉在熔炼过程中为典型热源，故除尘器系统采用热过程伞形罩作为烟气捕集罩。为了不影响工人操作及上料，烟气捕集罩设计为可移动式的。即在正常工作及出钢时捕集罩在炉子上方，在上料或检修时捕集罩可移动到其他位置，以不影响加料与检修。

（2）旋转装置：该装置处于活动管道与固定管道之间，以利于捕集罩的移动。

（3）因为烟气中含有少量硫成分，故设备主体和主管道采用4号钢板制作，支管和吸尘罩用不锈钢制作，防止短时间腐蚀坏。

电炉布袋除尘器集气罩的设计可以使用较小的集气量来的控制污染物的扩散，反之，用很大的集气量也不能够达到预期的效果，因此在设计除尘器的集气罩的时候，要注意一些：

（1）集气罩尽可能的将污染源包围以来，或者是靠近污染源，使污染物的扩散限制在小的范围内，防止或减少横向气流的干扰，以便在获得足够的集气速度的情况下减少集气量。

（2）集气罩的吸气方向应尽可能的与污染气流的运动方向一致，充分利用污染气流的动能。

（3）在控制污染的条件下，尽量减少集气罩的开口面积，使它的集气量为小。

（4）外部集气罩的轴线应与污染物散发的轴线相重合，罩口的面积与风管的断面积之比zui大为16:1，喇叭罩的长度宜取风管直径的3倍，以罩口均匀的集气。如达不到均匀的集气，可设为多个集气口或在集气罩内设分隔板、挡板等。

（5）集气罩的吸气气流不允许先经过工人的呼吸区再进入罩内。气流的流程内不应该有障碍物。集气罩的结构不应妨碍工人操作和设备检修 。

（6）吸风点位置不宜设在物料集中地点和飞溅区内，避免把大量物料吸人净化系统。处理热物料时，吸风点宜设在罩子顶部，同时适当加大罩子容积。
