锅炉电袋复合除尘器的技术性能

为满足环保需求，现锅炉新增电袋除尘器。复合除尘器是利用电除尘与布袋除尘器结合的一种新型除尘器。发挥电除尘器和布袋除尘器各自的优点，以及两者相结合产生新的优点，同时能克服电除尘和布袋除尘器的缺点，与现有的除尘设备相比，具有除尘效率稳定、滤袋阻力低，滤袋寿命长等特点。经慧阳公司设计的电袋复合型除尘器出口排放值不超过20mg/m³，甚至排放可小于10 mg/m³。

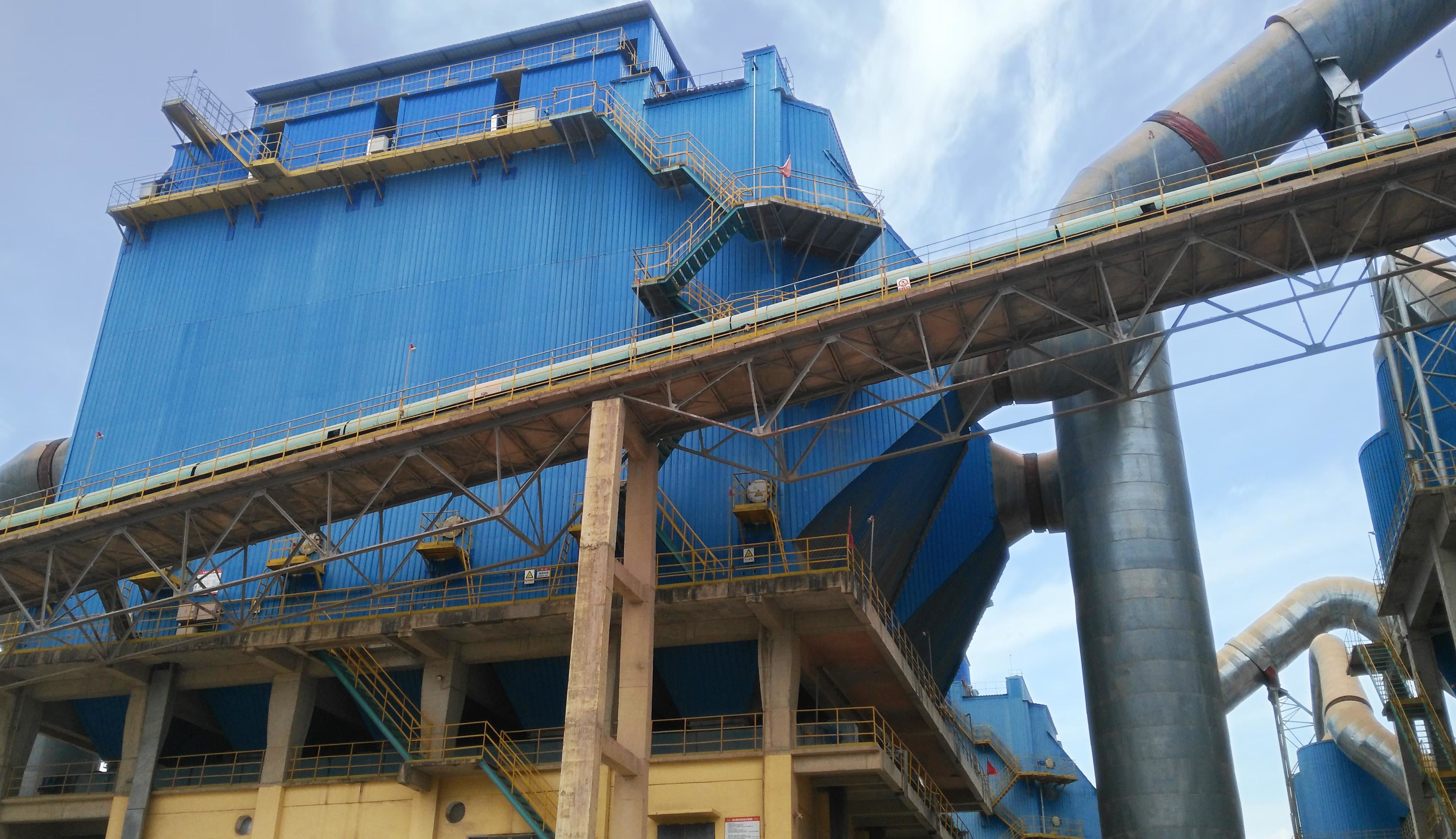

锅炉电袋复合式除尘器的技术性能

1、布袋采用低压脉冲喷吹类型，净气室采用单室1个人孔门结构，内部满足滤袋装拆要求，电磁脉冲阀（上海袋配）满足当地气候条件的正常使用要求。袋笼材质：20#，表面采用硅喷涂处理，竖筋直径3.2mm，环筋直径4mm，环筋间距不大于200mm。

2、结构要求/系统配置要求

（1）每台除尘器的都应配备多孔均流板（采用Q235材质，厚度3mm，双层布置）,以便烟气均匀地流过电场。

（2）除尘器箱体成形后应光滑平整，不允许有明显凹凸不平现象，内部筋板布置合理，箱体强度和刚性。除尘器本体设计密封、。

（3）壳体应密封、防雨、防盐雾腐蚀，壳体设计应尽量避免死角或灰。

（4）除尘器的每个电场前后均设有人孔和通道。在除尘器顶部、净气室设有检修门，以便对电极悬吊系统、滤袋等内部件进行检修。所有门孔应严密不漏。园形人孔门直径不小于Φ600mm，矩形人孔门不小于450mm×600mm。

（5）所有平台均设栏杆和护沿，平台扶梯采用花纹板。平台载荷应为4kN/m2。栏杆高度为1200 mm，平台宽度不小于1000mm。

（6）扶梯应能满足到各层需检修和操作的作业面，扶梯载荷应为2kN/m2，扶梯宽度为800mm。

（7）设备支撑件的底座应考虑到地震力加速度对它的作用。

（8）外壳应充分考虑到膨胀要求。

（9）花板厚度6mm，布袋除尘部分花板开孔采用激光加工，不使用冲压工艺，充分孔径、孔位、平面度要求，位置要求准确，两孔洞的中心距离误差在±1mm。花板孔洞制成后焊接加强筋时，筋板布置合理。

（10）布袋除尘部分焊接后通过花板平整，花板平面度＜1/1000，对角线长度误差＜3mm，内孔加工表面粗糙度为Ra=3.2。滤袋与花板的配合合理，滤袋安装后，严密、牢固不掉袋、装拆方便。

（11）滤布采用、、、，耐温材料，单位重量≥850g/m2，使用寿命≥1年。滤袋材质采用温氟美斯滤料，运行温度满足在250——300℃。

3、 对电气设备的基本要求

    电源

（1）本工程除尘器系统共需一台电源进线柜。进线柜应允许电源进线采用硬母线(或电缆)，从柜下方与进线断路器连接，电源进线柜应设置空气断路器作为本段电气设备的短路保护兼操作电器之用。电源由甲方提供。进线柜应与买方提供的电源进线方式(电缆)连接。工程交接点在电源进线柜（厂家成套）的进线端头处。

卖方提供的开关柜应符合以下规范

a. 卖方提供的高压控制柜、低压控制柜柜内采用硬母线连接，其母线由卖方成套供货。

b. 卖方提供的高低压控制柜为卖方专门设计并广泛用于电布除尘行业的柜型，不靠墙布置，防护等级为IP4X(室内布置) 或IP65(室外布置)。

c. 开关柜内电气元件选用合资公司(ABB、施耐德、西门子)产品。柜内空气断路器短路分断能力Icu=Ics=80kA, Icw=65kA, 塑壳断路器的短路电流分断能力为Icu=Ics=65kA。各交流控制单元能实现自动和手动控制，单元面板上有合、分、过载指示灯。

d 电源为交流380伏，三相四线制，50赫，由卖方提出负荷值；当电源电压、频率在下列范围内变化时,所有电气设备和控制系统应能正常工作：

交流电源(+10﹪～-10﹪)Ue、频率50±2﹪Hz长期；

当电压在-22.5﹪Ue、时间不超过1分钟时，不应造成设备事故。

e 电源可允许的不平衡负荷为5千伏安。卖方在产品电路设计上应尽量使电源的三相负荷保持平衡。

（2）卖方设计的电气系统包括以下内容：

* 高压控制柜

* 低压配电控制系统：包括程控柜、振打配电控制柜、加热配电控制柜、 联锁盘等。

* 除尘器本体照明：包括照明配电柜、照明配电箱、照明电线、穿管、接线盒、灯具、灯架及照明布置等。本体照明灯具选用三防灯。

* 除尘器本体检修：包括检修电源箱的设计及布置。

（3）控制柜至本体电缆，除尘器本体电缆，均由卖方提供及敷设，卖方提供电缆清册。即除尘器控制柜以下部分设备及电缆均由卖方负责，工程交接点在除尘器控制柜进线电源端头处。

（4）除尘器本体电缆通道的设计：电缆通道由卖方设计及供货施工。

控制柜至本体电缆通道：由买方负责施工完成，交接点为除尘器本体

处0米层。

    整流变压器

（1） 整流变压器应能适合户外的使用要求，应为一体式。（高压整流变压器和隔离开关布置在除尘器顶部，采用高阻抗整流变压器，外壳防护等级不低于IP56，污秽等级按IV级）

（2）除尘器应能在除尘控制室内进行程序控制；并能在除尘控制室内进行集中控制。

（3）对每台整流设备的一次侧和二次侧的电流和电压均应引入控制盘内进行显示。其反馈线应采用金属屏蔽线。

（4）整流变压器工作时，不应对无线电、电视、电话和其他厂内通讯设备产生干扰。

（5）整流变压器高压输出端在进入电场前应配置高压阻尼元件及穿墙套管；整流变压器应设有调压抽头。

（6）卖方供整流变压器内冷却用的＃25变压器油。整流变采用B级绝缘，温升不大于80℃。整流变压器不应有漏、渗油现象。

    电机

（1）卖方在除尘器上所采用的电机均应符合标准。

（2）户外安装的所有电机应是全封闭式的，不应因气象条件的变化或环境的污秽而影响正常工作。外壳的防护等级不得低于IP65。

（3）卖方所选用的电机型式与它所驱动的设备、运行方式和维修要求相适应。所有电动机使用寿命30年。其绝缘等级为F级，并以B级温升考核。

（4）电机的堵转电流不要超过电机额定电流的6倍。

（5）电机应能经受正常起动时的热应力和机械应力。

（6）电动机回路装设智能马达控制器。

（7）卖方应提供控制网络的原理图接线图。

     照明

（1）卖方应负责除尘器本体的电线、穿管、接线盒、灯具、灯架，照明灯具选用三防灯。除尘器本体照明配电柜、箱由卖方自行负责。

照明电源由卖方自行从除尘器控制屏引接。

    防雷

卖方根据电袋除尘器的特点,提出防雷接地要求,由卖方统一考虑，布置。

    电缆敷设及接地

（1）卖方负责本体电缆通道合理布置的设计，设计图纸提供给甲方并确认。

（2）电袋除尘本体内部电缆由卖方负责设计供货。卖方应向甲方提供一份包括电缆的起点、终点、电缆芯数、电缆截面等内容的电缆清册。

（3）卖方负责除尘器本体的接地设计，并应在接地设计图纸中表示出与电厂厂区内接地网连接的接地点。接地扁钢应选用-60×6mm规格（热度锌），除尘器本体的接地电阻小于等于2Ω。

（4）卖方需要接地的电气设备应设有接地用的端子并有明显标记。

（5）硅整流变压器除就地牢固接地外，高压整流桥的(+)接地端应采用不小于30mm2的多芯屏蔽电缆直接引入控制柜、除尘器本体接地端。

    检修设计

卖方应负责设计除尘器本体的交流低压检修供电网络，包括12V检修系统及检修电源的具体位置。检修箱由卖方负责供货。检修电源由卖方自行从除尘器控制屏引接。

    联锁系统

除尘器本体上的所有检修门、人孔门、通向除尘器高压电气设备的门装设门锁，即只有在电源被切断并残留电荷的情况下才能进入除尘器内部，以人身。
