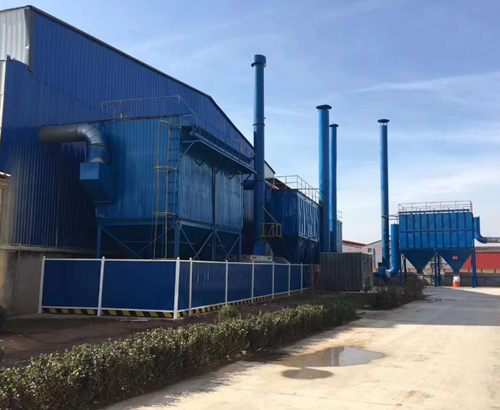

慧阳环保设计生产的电炉布袋除尘器,电炉除尘系统为一托三电炉,三个炉口共用2个吸尘罩,吸尘罩可以旋转,电炉除尘系统为负压使用。
电炉布袋除尘器工艺原理:

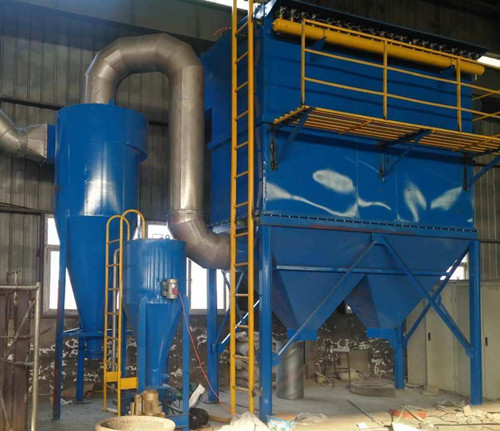

中频炉冶炼时的产生的烟尘经过炉口上方的伞型吸尘罩通过除尘管道,进入除尘设备,含尘气体首先经过火星捕集器后,将火星和大颗粒捕集,然后在灰斗导流系统的引导下烟气进入除尘器中箱体过滤区,过滤后的清净气体透过除尘布袋,经上箱体排风管排出。
随着过滤的进行,当除尘布袋表面积达到量时,由清灰控制装置按设定程序打开电磁脉冲阀喷吹,抖落除尘布袋上的粉尘,落入灰斗的粉尘经卸灰阀排出。
中频电炉布袋除尘器及配套设备:
1、PPC96-5型脉冲式布袋除尘器(含除尘器本体、脉冲电控、压缩空气系统、箱体外保温、480套布袋及袋笼);
2、储气罐配压力表、球阀及压缩空气管道;
3、脉冲控制柜(含PLC);
吸尘风管:
1、风管:管道采用1000mm(长度需根据现场确定);
2、气动蝶阀600mm两台;
3、热电阻两台;
中频电炉除尘器技术特点:
1、实现加料、冶炼、出钢全过程烟气捕集;
2、利用烟气热抬升原理,诱导捕集。需要的抽风风量小,符合节能要求;
3、实现捕集率≥98%以上;
4、捕集罩与炉体独立且操作空间大,不影响工人的视线和操作;
5、不影响检修炉体设备和更换炉衬。
中频电炉除尘器是我公司根据中频炉炼钢产生的高温烟气而设计的一款除尘器,此系列除尘器占地面积小,处理风量大,全自动控制,无需专人看管与操作,一次投资小,运行费用低。电炉除尘器的使用即了环境的同时又了正常冶工况,防止大气污染起到良好的效果。
